Frekvenčný menič KOMPAKT AD-10M 1,5 kW

Podrobný popis

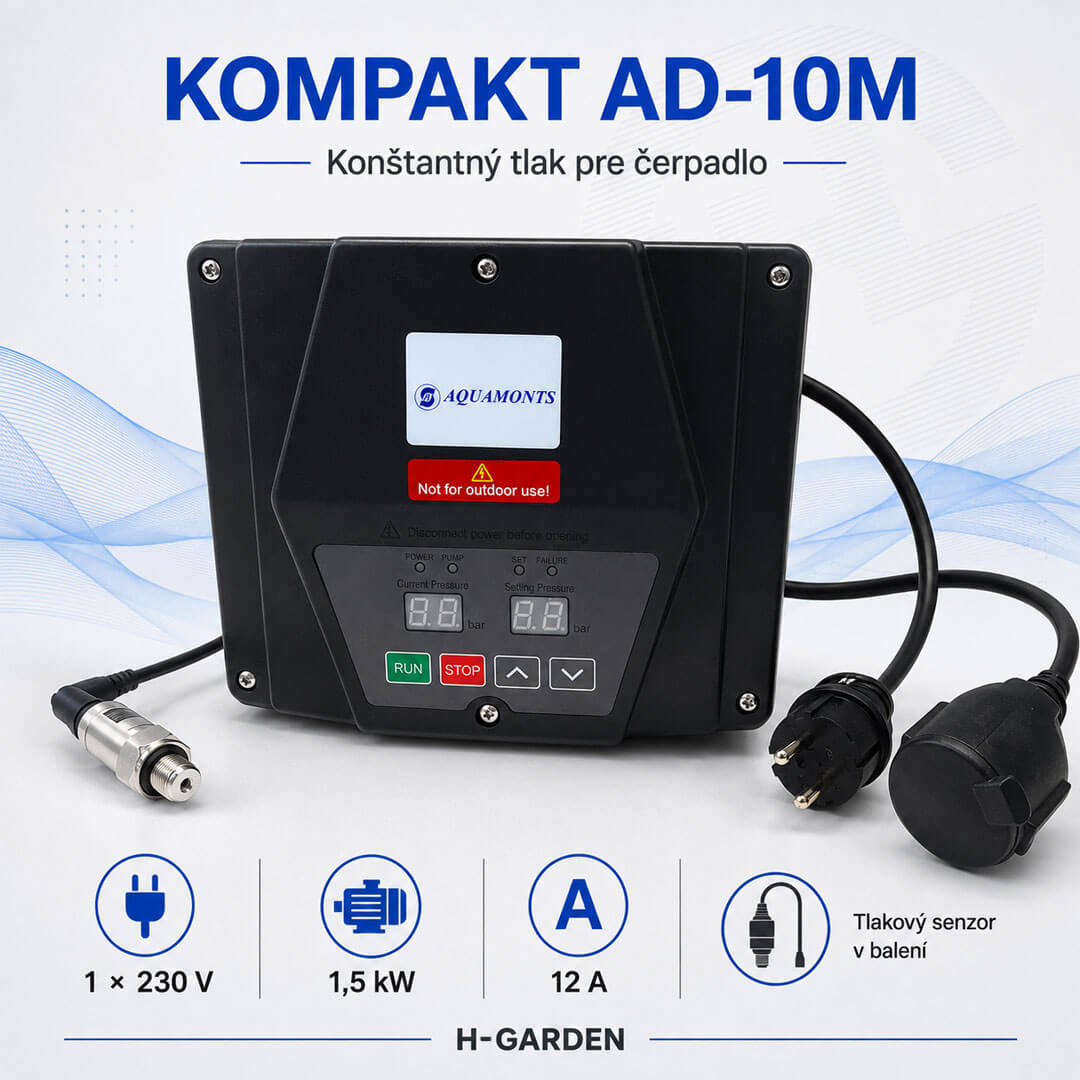

KOMPAKT AD-10M – frekvenčný menič pre jednofázové čerpadlá

Frekvenčný menič KOMPAKT AD-10M je určený na automatické riadenie jednofázových odstredivých čerpadiel s napájaním 230 V. Môže sa používať s ponornými aj povrchovými čerpadlami s výkonom do 1,5 kW a maximálnym výstupným prúdom do 12 A.

Menič pomocou externého tlakového senzora priebežne sleduje tlak vo výtlačnom potrubí a podľa aktuálneho odberu vody plynulo upravuje otáčky čerpadla. Výsledkom je stabilnejší tlak, obmedzenie tlakových rázov a komfortnejšia prevádzka vodovodného alebo závlahového systému.

• pre jednofázové čerpadlá 1 × 230 V,
• maximálny výkon pripojeného čerpadla 1,5 kW,
• maximálny výstupný prúd 12 A,
• regulácia čerpadla na konštantný tlak,
• pre ponorné aj povrchové odstredivé čerpadlá,
• tlakový senzor 4–20 mA je súčasťou balenia,
• vstupný kábel so zástrčkou,
• výstupný kábel so zásuvkou pre čerpadlo,
• nástenná montáž v interiéri.

Stabilný tlak pri meniacom sa odbere vody

Po otvorení vodovodného kohútika, spustení sprchy alebo zapnutí automatickej závlahy začne tlak v potrubí klesať. Tlakový senzor odošle aktuálnu hodnotu do frekvenčného meniča, ktorý automaticky spustí čerpadlo a upraví jeho otáčky.

Pri malom odbere pracuje čerpadlo s nižšími otáčkami. Pri zvýšení spotreby vody menič otáčky postupne zvýši tak, aby sa tlak čo najviac približoval nastavenej hodnote.

• pri menšom odbere pracuje čerpadlo s nižšími otáčkami,
• pri vyššom odbere automaticky zvýši svoj výkon,
• tlak v rozvode menej kolíše,
• znižuje sa počet prudkých štartov čerpadla,
• obmedzujú sa tlakové rázy v potrubí,
• výkon čerpadla sa prispôsobuje skutočnej spotrebe vody.

Hodnota 3,0 bar zobrazená na produktovej grafike predstavuje príklad nastaveného pracovného tlaku. Skutočný tlak je potrebné nastaviť podľa parametrov čerpadla, výškového rozdielu, tlakových strát a požiadaviek vodovodného alebo závlahového systému.

Úspora energie pri premenlivom odbere

Pri prerušovanom odbere vody s prietokom nižším ako nominálny prietok čerpadla môže regulácia otáčok znížiť spotrebu elektrickej energie. Výrobca pri vhodných prevádzkových podmienkach uvádza možnú úsporu približne 30 až 60 % v porovnaní s klasickou vodárňou riadenou tlakovým spínačom.

Skutočná úspora závisí od výkonu čerpadla, nastaveného tlaku, prevádzkového času a charakteru odberu vody. Uvedená hodnota preto nepredstavuje garantovanú úsporu pri každej inštalácii.

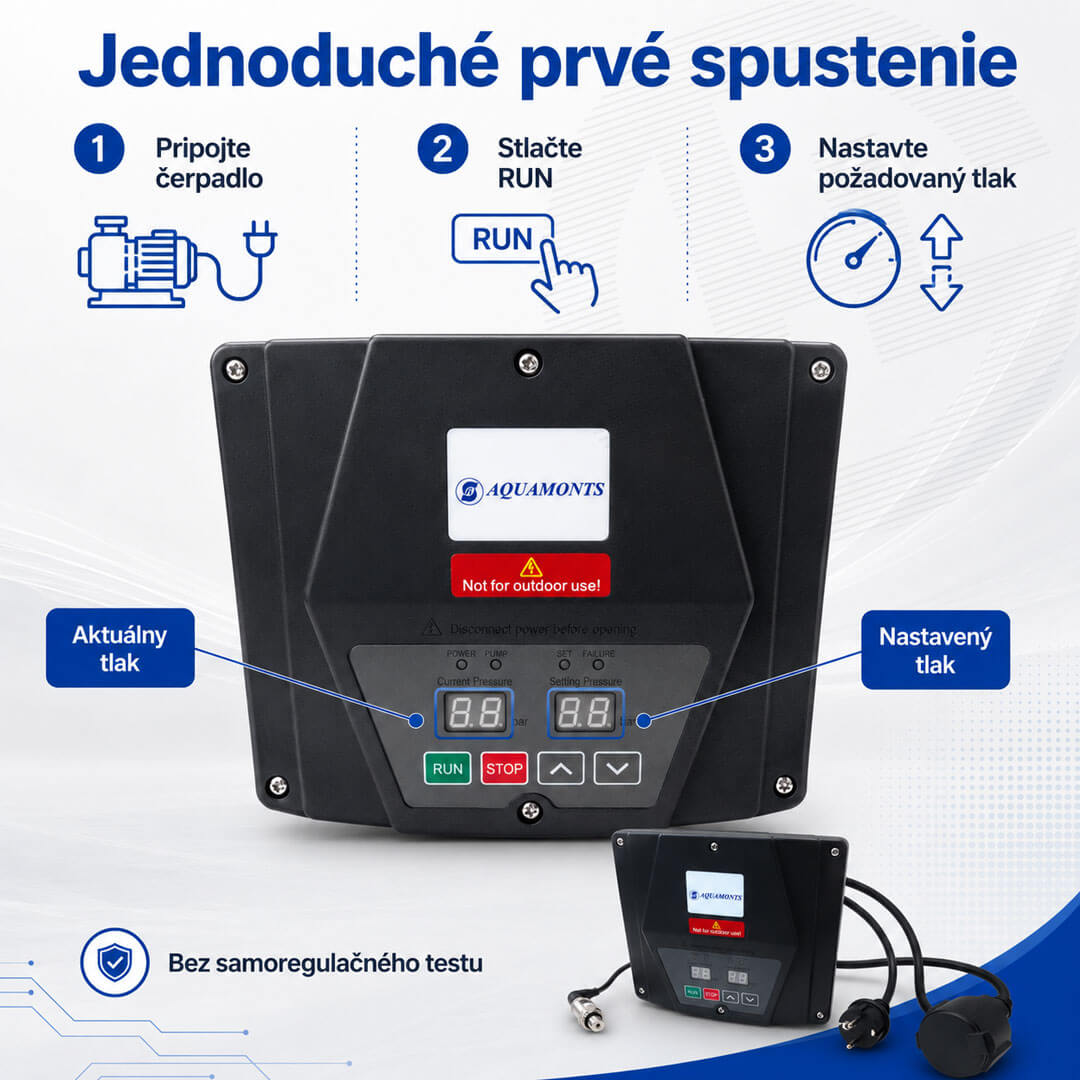

Jednoduché prvé spustenie a ovládanie

Pri prvom uvedení do prevádzky nie je potrebné vykonávať samoregulačný alebo automatický test čerpadla. Po správnom hydraulickom a elektrickom zapojení stačí menič pripojiť do elektrickej siete, stlačiť tlačidlo RUN a pomocou šípok nastaviť požadovaný tlak.

1. Skontrolujte naplnenie a zavodnenie čerpadla.
2. Namontujte tlakový senzor do výtlačného potrubia.
3. Pripojte čerpadlo do výstupnej zásuvky meniča.
4. Pripojte menič do elektrickej siete 230 V.
5. Stlačte tlačidlo RUN.
6. Pomocou šípok nastavte požadovaný tlak v systéme.

Prednastavená hodnota regulácie je 3 bary. Nastavený tlak musí zodpovedať možnostiam čerpadla a musí byť nižší ako maximálny tlak, ktorý dokáže čerpadlo pri požadovanom prietoku vytvoriť.

Prehľadný ovládací panel

Predný ovládací panel obsahuje dva LED displeje, stavové kontrolky a štyri ovládacie tlačidlá. Používateľ vidí aktuálny tlak aj nastavenú hodnotu regulácie.

• Current Pressure – aktuálny tlak v potrubí,
• Setting Pressure – nastavený požadovaný tlak,
• POWER – menič je pripojený k elektrickej sieti,
• PUMP – informácia o prevádzke čerpadla,
• SET – nastavovanie tlaku alebo ďalších funkcií,
• FAILURE – poruchový stav alebo chod nasucho,
• RUN – manuálne spustenie čerpadla,
• STOP – manuálne zastavenie čerpadla.

Nastavený tlak sa mení pomocou tlačidiel so šípkami po krokoch 0,1 baru. Pri dlhšom podržaní tlačidla sa hodnota mení rýchlejšie.

Komplexná ochrana čerpadla

KOMPAKT AD-10M priebežne kontroluje prevádzku čerpadla, tlakový senzor, elektrické napájanie a teplotu meniča. Pri zistení nebezpečného alebo neštandardného stavu čerpadlo zastaví a na displeji zobrazí príslušný chybový kód.

• ochrana proti chodu nasucho,
• ochrana proti preťaženiu a nadprúdu,
• ochrana proti skratu,
• ochrana proti prepätiu,
• ochrana proti podpätiu,
• ochrana proti prehriatiu meniča,
• kontrola poškodenia alebo nesprávneho zapojenia tlakového senzora,
• ochrana pri neprimerane vysokom tlaku,
• kontrola elektrického spojenia s motorom.

Kontrola poruchy tlakového senzora

Menič kontroluje elektrický signál pripojeného tlakového senzora. Pri poškodení senzora, jeho odpojení alebo nesprávnom zapojení zobrazí poruchové hlásenie a čerpadlo zastaví.

Nejde o ďalší samostatný bezpečnostný senzor. Menič kontroluje funkčnosť hlavného tlakového senzora, ktorý používa na reguláciu tlaku.

Automatické pokusy o reštart po chode nasucho

Ak tlak klesne pod nastavenú hranicu ochrany a čerpadlo nedokáže vytvoriť potrebný tlak, menič vyhodnotí nedostatok vody a čerpadlo zastaví.

Následne sa pokúša prevádzku automaticky obnoviť v postupne predlžovaných časových intervaloch:

• po 8 sekundách,
• po 1 minúte,
• po 10 minútach,
• po 30 minútach,
• po 1 hodine,
• po 2 hodinách a následne opakovane každé 2 hodiny.

Automatické pokusy pokračujú, kým sa neobnoví prítok vody a čerpadlo nevytvorí potrebný tlak. Pri studni s výrazne kolísajúcou hladinou odporúčame doplniť samostatnú hladinovú ochranu čerpadla.

Tlakový senzor je súčasťou balenia

Súčasťou frekvenčného meniča je externý tlakový senzor s konektorom a závitovým pripojením 1/4″. Senzor pracuje s napájaním 24 V DC a poskytuje analógový signál 4–20 mA.

• merací rozsah do 10 bar,
• výstupný signál 4–20 mA,
• napájanie senzora 24 V DC,
• závitové pripojenie 1/4″,
• pripojovací kábel s konektorom,
• nepretržité meranie tlaku v potrubí.

Senzor sa montuje na spoločné výtlačné potrubie tak, aby meral tlak celého systému. Závit musí byť správne utesnený a senzor nesmie byť uťahovaný alebo prenášaný za kábel.

Odporúčané zapojenie systému

Produktová grafika znázorňuje orientačné zapojenie frekvenčného meniča s jednofázovým ponorným čerpadlom. Konkrétne hydraulické a elektrické zapojenie sa môže líšiť podľa typu čerpadla, vodného zdroja a požiadaviek systému.

Typická zostava môže obsahovať:

• jednofázové ponorné alebo povrchové čerpadlo 230 V,
• kondenzátorovú skrinku čerpadla, ak ju motor vyžaduje,
• frekvenčný menič KOMPAKT AD-10M,
• tlakový senzor 4–20 mA,
• tlakovú nádobu,
• uzatváracie guľové ventily,
• filter s vypúšťaním,
• vhodné tlakové potrubie a armatúry.

Pri čerpadle s externou kondenzátorovou skrinkou zostáva skrinka zapojená medzi čerpadlom a výstupnou zásuvkou frekvenčného meniča.

Elektrické zapojenie a všetky zásahy do elektrickej inštalácie musí vykonať kvalifikovaný pracovník. Pred montážou alebo údržbou musí byť menič odpojený od elektrickej siete.

Tlaková nádoba a správny predtlak

Frekvenčný menič umožňuje použiť menšiu tlakovú nádobu ako klasický systém s tlakovým spínačom. Tlaková nádoba však zostáva dôležitou súčasťou systému a pomáha stabilizovať tlak pri malých odberoch a drobných netesnostiach.

Výrobca odporúča objem tlakovej nádoby minimálne 10 % z maximálneho prietoku čerpadla vyjadreného v litroch za minútu.

• čerpadlo s prietokom 50 l/min – nádoba minimálne približne 5 l,
• čerpadlo s prietokom 80 l/min – nádoba minimálne približne 8 l,
• čerpadlo s prietokom 100 l/min – nádoba minimálne približne 10 l.

Je možné použiť aj väčšiu tlakovú nádobu. Predtlak vzduchu v nádobe sa odporúča nastaviť približne na 70 % pracovného tlaku.

Pri nastavení systému na 3 bary predstavuje odporúčaný predtlak približne 2,1 baru. Predtlak sa kontroluje pri vypustenom tlaku vody z nádoby.

Montáž iba v interiéri

KOMPAKT AD-10M je určený na montáž na pevnú stenu v suchom a dobre vetranom interiéri s čo najnižšou vlhkosťou. Zariadenie má stupeň krytia IP55 a aktívne chladenie, napriek tomu nie je určené na vonkajšiu montáž.

• montáž na pevnú zvislú stenu,
• prevádzková teplota od −10 do 40 °C,
• suchý a dostatočne vetraný interiér,
• chrániť pred dažďom a striekajúcou vodou,
• chrániť pred priamym slnečným žiarením,
• neumiestňovať do priestoru s rizikom zaplavenia,
• nezakrývať chladiace a ventilačné otvory.

Na kryte zariadenia sa nachádza upozornenie „Not for outdoor use“. Menič preto neodporúčame montovať priamo do vonkajšej čerpacej alebo ventilovej šachty s vysokou vlhkosťou.

Vhodné použitie

• automatické domáce vodárne,
• jednofázové ponorné čerpadlá v studniach a vrtoch,
• jednofázové povrchové odstredivé čerpadlá,
• automatické závlahové systémy,
• zásobovanie rodinných domov úžitkovou vodou,
• čerpanie vody z retenčných nádrží,
• systémy s premenlivým odberom vody,
• modernizácia existujúcich vodárenských zostáv.

Dôležité podmienky správneho výberu

• čerpadlo musí mať jednofázový motor 1 × 230 V,
• výkon motora nesmie prekročiť 1,5 kW,
• menovitý prúd motora nesmie prekročiť 12 A,
• čerpadlo musí byť odstredivého typu,
• motor musí byť vhodný na reguláciu frekvenčným meničom,
• maximálny tlak čerpadla musí byť vyšší ako požadovaný pracovný tlak,
• maximálny prevádzkový tlak systému nesmie prekročiť 10 bar,
• elektrická sieť musí byť vybavená vhodným istením a prúdovým chráničom.

Pri výbere je potrebné skontrolovať výkon motora aj jeho menovitý prúd. Čerpadlo s výkonom do 1,5 kW nie je vhodné, ak jeho štítkový prúd prekračuje 12 A.

Technické parametre

Často kladené otázky

Je tlakový senzor súčasťou balenia?

Áno. Súčasťou frekvenčného meniča je tlakový senzor 24 V DC s výstupom 4–20 mA, rozsahom do 10 bar a závitovým pripojením 1/4″.

Je potrebné pri prvom spustení vykonať automatický test?

Nie. Po správnom zapojení stačí stlačiť tlačidlo RUN a pomocou šípok nastaviť požadovaný tlak v systéme.

Je menič vhodný pre ponorné čerpadlo?

Áno. Je určený pre jednofázové ponorné aj povrchové odstredivé čerpadlá s napájaním 230 V, výkonom do 1,5 kW a prúdom do 12 A.

Je potrebná tlaková nádoba?

Áno. Výrobca odporúča minimálny objem približne 10 % z maximálneho prietoku čerpadla vyjadreného v litroch za minútu.

Aký predtlak mám nastaviť v tlakovej nádobe?

Odporúčaný predtlak je približne 70 % nastaveného pracovného tlaku. Pri pracovnom tlaku 3 bary predstavuje predtlak približne 2,1 baru.

Chráni menič čerpadlo proti chodu nasucho?

Áno. Pri nedostatku vody čerpadlo zastaví a následne sa ho automaticky pokúša opätovne spustiť v postupne predlžovaných časových intervaloch.

Rozpozná menič poruchu tlakového senzora?

Áno. Pri poškodenom, odpojenom alebo nesprávne zapojenom tlakovom senzore menič zobrazí poruchové hlásenie a čerpadlo zastaví.

Môže byť frekvenčný menič namontovaný vonku?

Nie. Napriek krytiu IP55 výrobca požaduje montáž v dobre vetranom interiéri s čo najnižšou vlhkosťou, bez priameho slnečného žiarenia.

Môžem použiť motor s výkonom 1,5 kW?

Áno, pokiaľ ide o jednofázový motor 230 V, jeho menovitý prúd neprekračuje 12 A a motor je vhodný na reguláciu frekvenčným meničom.
