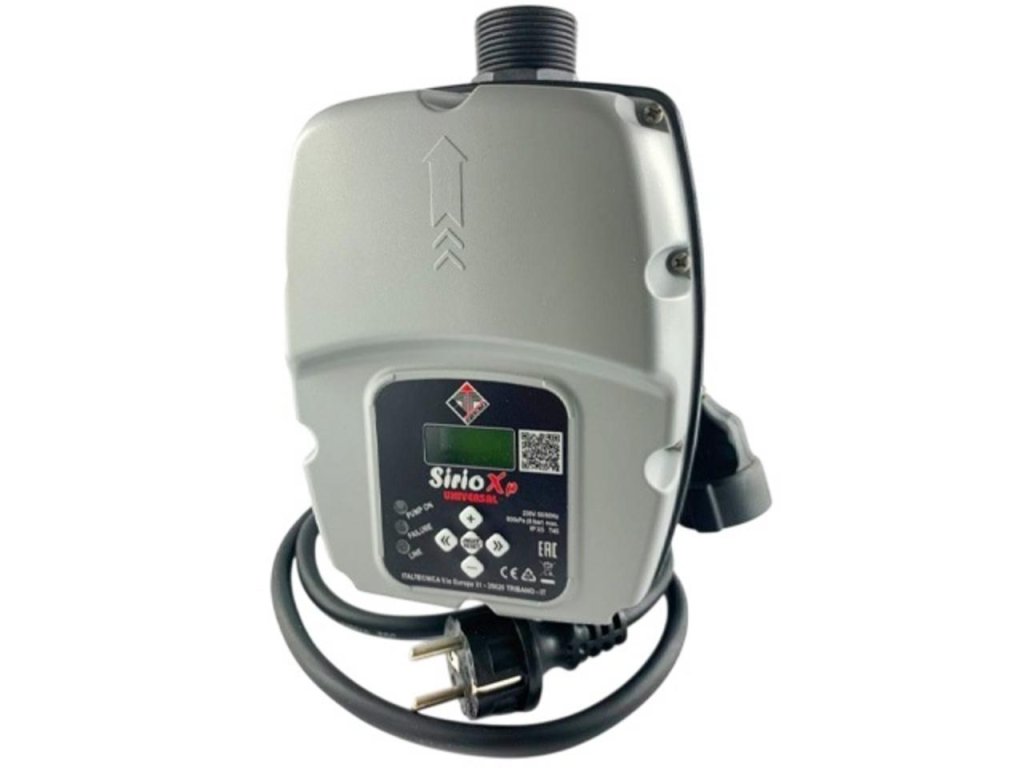

Frekvenčný menič SIRIO UNIVERSAL XP s káblom

Podrobný popis

SIRIO UNIVERSAL XP – výkonnejší frekvenčný menič pre čerpadlá

Italtecnica SIRIO UNIVERSAL XP je univerzálny prietokový frekvenčný menič s napájaním 1 × 230 V, ktorý dokáže riadiť jednofázové aj vhodné trojfázové čerpadlá. Plynulo mení otáčky motora podľa aktuálneho odberu vody a udržiava nastavený tlak v systéme.

Verzia XP ponúka vyšší výkon než základný SIRIO UNIVERSAL. Pri jednofázovom čerpadle 230 V umožňuje pripojiť motor do 1,8 kW a 14 A. Pri vhodnom trojfázovom motore s napájaním 3 × 230 V umožňuje výkon až 2,2 kW a 9,7 A.

• napájanie z bežnej siete 1 × 230 V,
• výstup pre motor 1 × 230 V alebo 3 × 230 V,
• jednofázový motor do 1,8 kW / 14 A,
• trojfázový motor 3 × 230 V do 2,2 kW / 9,7 A,
• regulácia na konštantný tlak,
• integrovaný tlakový prevodník,
• integrovaný prietokový snímač,
• ochrana proti chodu nasucho,
• mäkký štart a plynulá regulácia otáčok,
• hydraulické pripojenie G 1 1/4″.

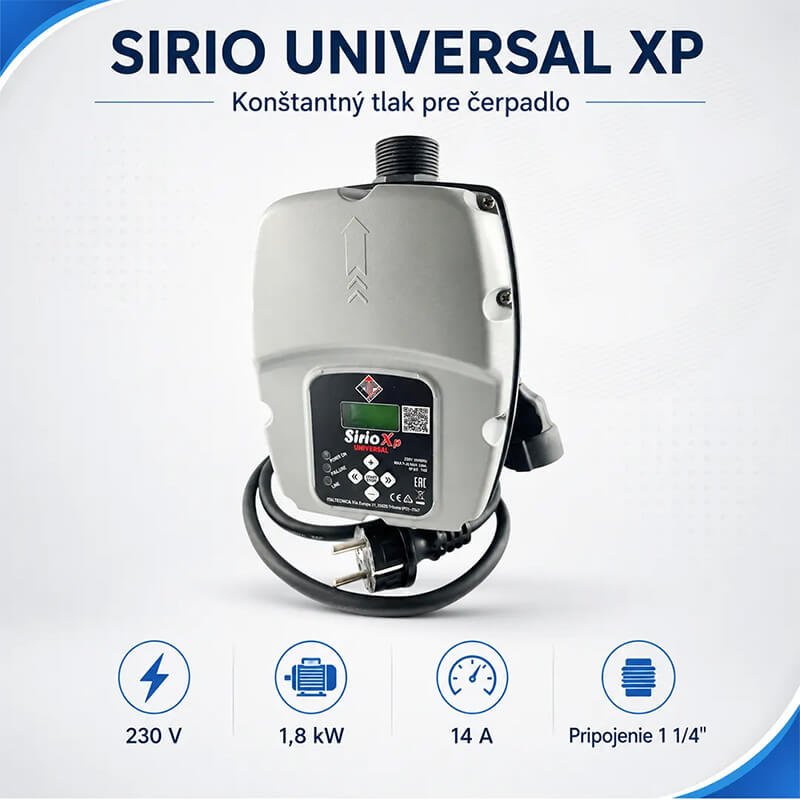

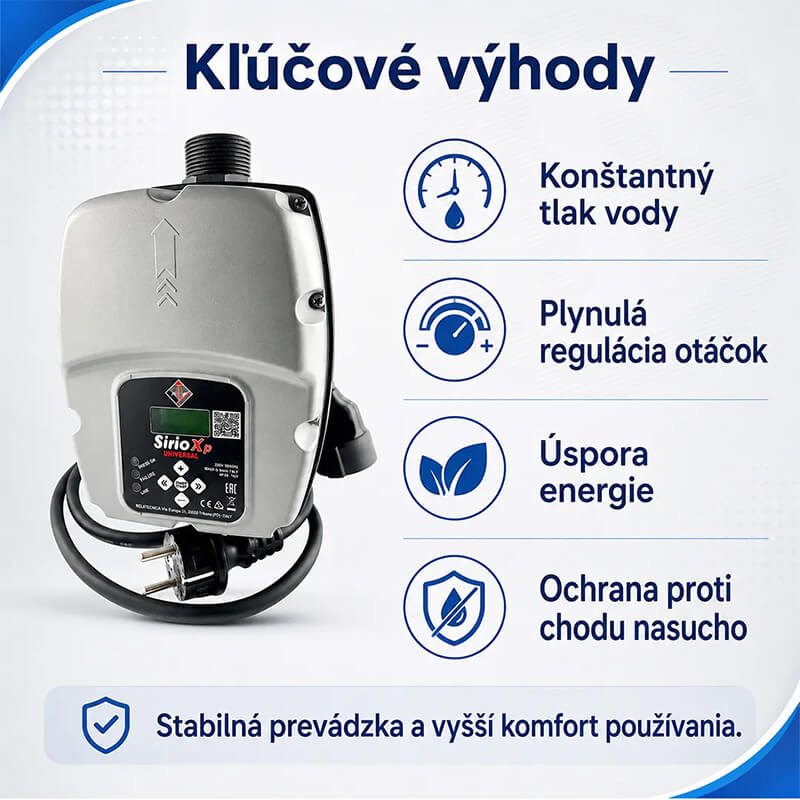

Konštantný tlak pri rôznom odbere vody

SIRIO UNIVERSAL XP priebežne sleduje tlak a prietok vody v systéme. Po otvorení kohútika, spustení sprchy alebo zavlažovacej vetvy automaticky spustí čerpadlo a nastaví jeho otáčky podľa aktuálnej potreby.

• pri malom odbere pracuje čerpadlo s nižšími otáčkami,
• pri zvýšení spotreby automaticky zvýši výkon,
• udržiava stabilnejší tlak v potrubí,
• obmedzuje hydraulické rázy,
• znižuje mechanické namáhanie čerpadla a potrubia,
• výkon motora sa prispôsobuje skutočnému odberu vody.

Výrobné nastavenie požadovaného tlaku je 3 bar. Nastaviteľný rozsah je približne 0,5 až 8 bar. Skutočný pracovný tlak musí vždy zodpovedať možnostiam čerpadla a tlakovým stratám systému.

Úspora elektrickej energie

Pri premenlivom odbere nemusí čerpadlo neustále pracovať pri maximálnych otáčkach. Frekvenčný menič znižuje výkon motora podľa aktuálnej potreby, čo môže znížiť spotrebu elektrickej energie.

Výška úspory závisí od čerpadla, nastaveného tlaku, prevádzkového času a charakteru odberu vody. Nie je preto možné garantovať rovnaké percento úspory pri každej inštalácii.

Jednofázové aj trojfázové čerpadlo z 230 V siete

Jednou z najväčších výhod modelu SIRIO UNIVERSAL XP je voliteľný typ výstupu pre motor. Zariadenie je napájané z jednofázovej siete 230 V, ale môže riadiť:

• jednofázový motor 1 × 230 V – maximálne 1,8 kW a 14 A,
• trojfázový motor 3 × 230 V – maximálne 2,2 kW a 9,7 A.

Pri použití trojfázového motora musí byť motor konštrukčne vhodný na napájanie 3 × 230 V a spravidla zapojený do trojuholníka podľa údajov výrobcu motora. Motor určený výhradne na 3 × 400 V bez možnosti zapojenia na 230 V nie je možné týmto spôsobom pripojiť.

Typ motora sa nastavuje v programovacom menu meniča. Dokumentácia umožňuje zvoliť jednofázový motor 1 × 230 V alebo trojfázový motor 3 × 230 V.

Dôležité pri dodávanej kabeláži

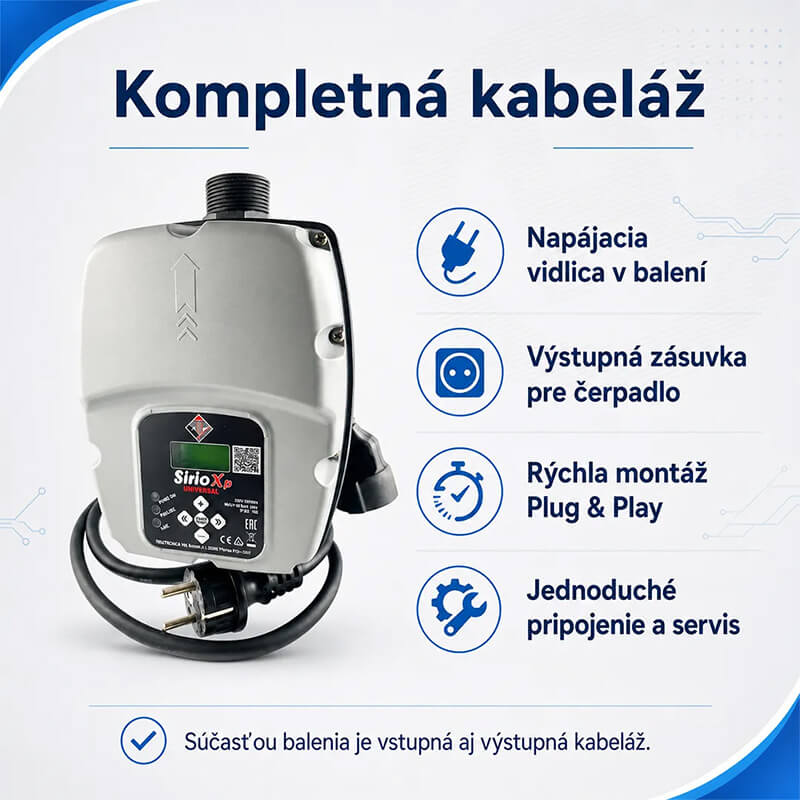

Dodávaná verzia obsahuje pripravenú vstupnú a výstupnú kabeláž. Pre bežné jednofázové čerpadlo je pripojenie jednoduché. Pri použití trojfázového motora 3 × 230 V je potrebné elektrické zapojenie prispôsobiť konkrétnemu motoru a musí ho vykonať kvalifikovaný elektrikár.

Integrovaný tlakový a prietokový snímač

SIRIO UNIVERSAL XP sa montuje priamo do výtlačného potrubia a nevyžaduje externý tlakový snímač. Tlakový prevodník je zabudovaný priamo v zariadení.

Súčasťou hydraulickej časti je aj prietokový snímač, ktorý pomáha jednotke rozpoznať odber vody a vhodný okamih zastavenia čerpadla.

• integrované meranie tlaku,
• integrovaná detekcia prietoku,
• bez samostatného externého tlakového snímača,
• rýchla reakcia na zmenu odberu vody,
• možnosť deaktivovať prietokový snímač.

Možnosť deaktivovať prietokový snímač je vhodná napríklad pri vode, ktorá nie je úplne čistá alebo obsahuje železité usadeniny. Pri takejto prevádzke je potrebné správne nastaviť parametre zastavenia čerpadla.

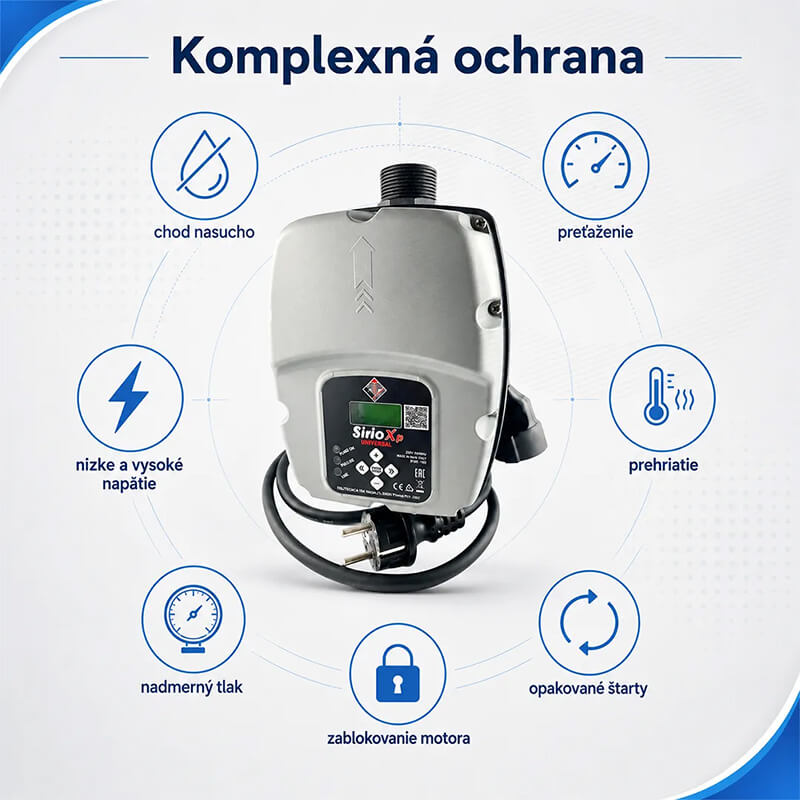

Komplexná ochrana čerpadla a motora

SIRIO UNIVERSAL XP priebežne kontroluje hydraulické a elektrické podmienky systému. Pri zistení nebezpečného stavu môže čerpadlo automaticky zastaviť a na displeji zobrazí príslušné upozornenie alebo alarm.

• ochrana proti chodu nasucho,
• automatický reset po chode nasucho,
• kontrola nadprúdu motora,
• ochrana proti neštandardnému napájaciemu napätiu,
• ochrana proti prehriatiu,
• ochrana proti nadmernému tlaku,
• ochrana proti zablokovaniu motora,
• aktivovateľná kontrola netesnosti systému a opakovaných štartov.

Automatický reštart po nedostatku vody

Pri zistení chodu nasucho SIRIO čerpadlo zastaví. Funkcia automatického resetu umožňuje po určitom čase vykonať ďalší pokus o spustenie, takže pri obnovení prítoku vody nemusí byť vždy potrebný manuálny zásah.

Hydraulické pripojenie G 1 1/4″

Na vstupe aj výstupe je zariadenie vybavené vonkajším závitom G 1 1/4″. SIRIO sa montuje priamo do výtlačného potrubia za čerpadlom.

• vstup G 1 1/4″ vonkajší závit,
• výstup G 1 1/4″ vonkajší závit,
• maximálny prevádzkový tlak 8 bar,
• tlaková strata približne 0,05 bar pri 150 l/min,
• montáž vo vertikálnej alebo horizontálnej polohe.

Tlaková nádoba je súčasťou správneho systému

Výrobca požaduje použitie tlakovej nádoby. Malá tlaková nádoba stabilizuje systém pri veľmi malých odberoch, obmedzuje zbytočné štarty a pomáha vyrovnávať krátkodobé zmeny tlaku.

Pri zostavách SIRIO sa bežne používa malá tlaková nádoba umiestnená za frekvenčným meničom. Veľkosť nádoby sa volí podľa konkrétnej hydraulickej zostavy.

Orientačné zapojenie čerpadla

Schéma znázorňuje typické hydraulické zapojenie série SIRIO UNIVERSAL s čerpadlom a tlakovou nádobou. Hydraulický princíp zapojenia je použiteľný aj pre verziu XP.

Pri zapojení jednofázového čerpadla 230 V možno použiť pripravenú kabeláž dodávanej verzie. Pri trojfázovom motore 3 × 230 V je potrebné elektrickú časť zapojiť podľa schémy výrobcu motora a frekvenčného meniča.

Elektrické zapojenie trojfázového motora, zmenu typu výstupu a prípadnú úpravu kabeláže musí vykonať kvalifikovaný elektrikár.

Prehľadné ovládanie a viacjazyčný displej

SIRIO UNIVERSAL XP obsahuje viacjazyčný displej a ovládacie tlačidlá na nastavovanie požadovaného tlaku a ďalších prevádzkových parametrov.

Na displeji možno sledovať najmä:

• aktuálny tlak v systéme,
• frekvenciu motora,
• vstupné napätie,
• výstupný prúd motora,
• vnútornú teplotu zariadenia,
• prevádzkové a poruchové hlásenia.

Voliteľné Wi-Fi a spolupráca viacerých čerpadiel

SIRIO UNIVERSAL XP je pripravený na pripojenie voliteľného Wi-Fi modulu. Wi-Fi modul nie je automaticky súčasťou štandardného balenia, pokiaľ nie je pri konkrétnej položke uvedené inak.

Dve jednotky SIRIO možno prepojiť do spoločnej tlakovej stanice. Pre zostavy s tromi alebo štyrmi jednotkami je určený voliteľný modul SIRIO X4.

Technické zhrnutie

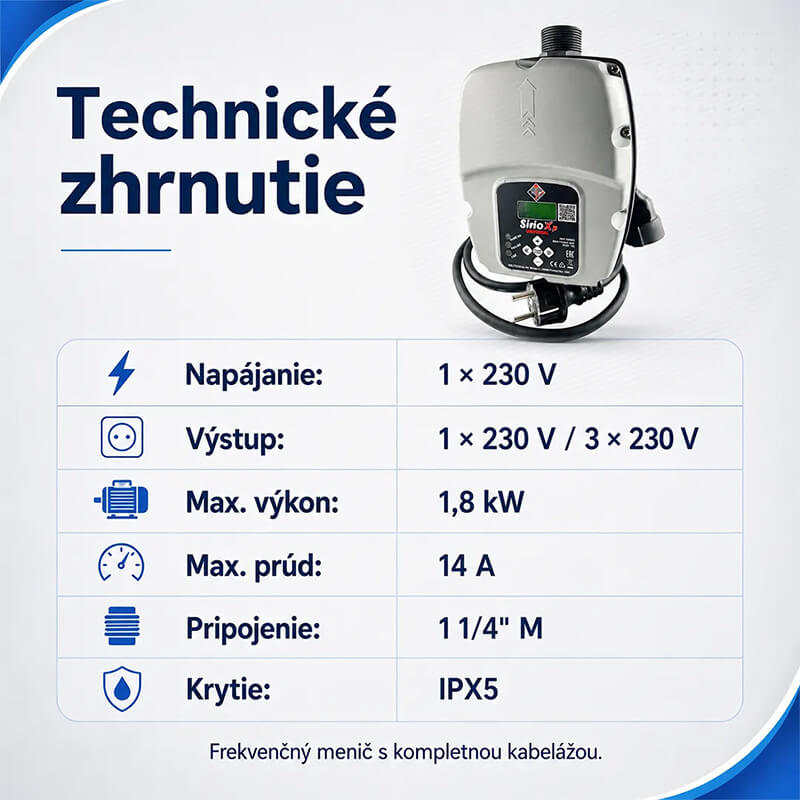

Pri výbere čerpadla je dôležité rozlišovať medzi jednofázovým a trojfázovým výstupom. Hodnoty 1,8 kW a 14 A sa vzťahujú na jednofázový motor. Trojfázový výstup 3 × 230 V umožňuje podľa technického listu motor až 2,2 kW pri maximálnom prúde 9,7 A.

Rozmery zariadenia

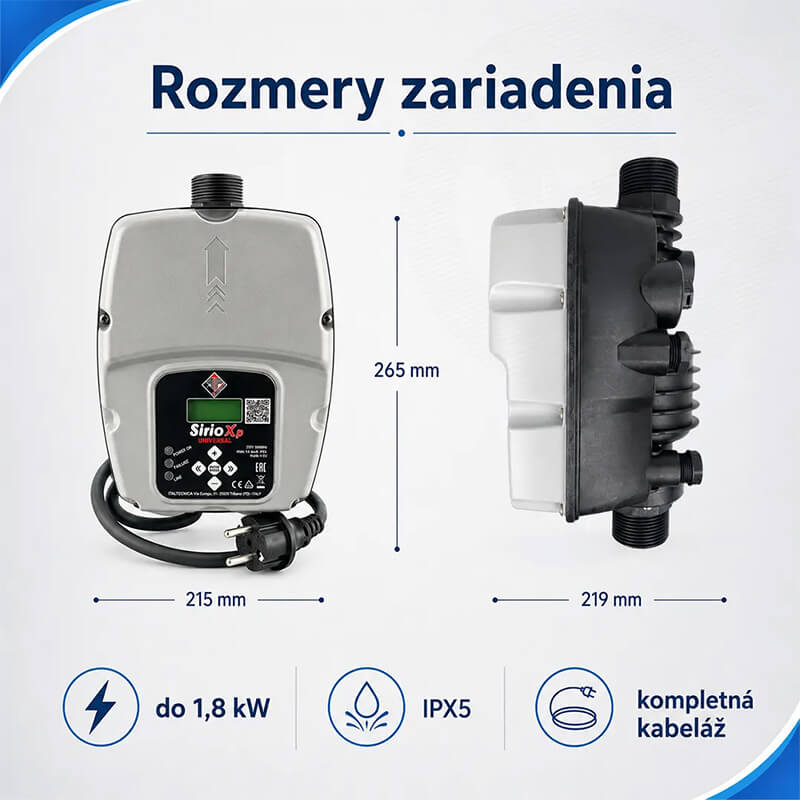

Podľa dodaného rozmerového nákresu má vyhotovenie SIRIO UNIVERSAL XP približné rozmery:

• šírka približne 215 mm,
• výška približne 265 mm,
• hĺbka približne 219 mm.

Pri inštalácii je potrebné ponechať dostatočný priestor na hydraulické pripojenie, elektrickú kabeláž, obsluhu a prípadný servis.

Vhodné použitie

• výkonnejšie domáce vodárne,
• jednofázové ponorné a povrchové čerpadlá,
• vhodné trojfázové čerpadlá 3 × 230 V,
• automatické závlahové systémy,
• zásobovanie rodinných domov vodou,
• čerpanie vody zo studní a nádrží,
• zvyšovanie tlaku vody,
• modernizácia systémov s klasickým tlakovým spínačom,
• systémy s premenlivým odberom vody.

Dôležité podmienky správneho výberu

• napájanie meniča je 1 × 230 V,
• jednofázový motor nesmie prekročiť 1,8 kW a 14 A,
• trojfázový motor nesmie prekročiť 2,2 kW a 9,7 A,
• trojfázový motor musí byť vhodný na napájanie 3 × 230 V,
• motor musí byť vhodný na reguláciu frekvencie,
• maximálny tlak systému nesmie prekročiť 8 bar,
• čerpadlo musí vytvoriť dostatočnú tlakovú rezervu nad požadovaným pracovným tlakom,
• v systéme musí byť použitá tlaková nádoba.

Technické parametre

Často kladené otázky

Aký maximálny jednofázový motor môžem pripojiť?

Pri výstupe 1 × 230 V podporuje SIRIO UNIVERSAL XP motor s výkonom do 1,8 kW a maximálnym prúdom 14 A.

Aký maximálny trojfázový motor môžem pripojiť?

Pri výstupe 3 × 230 V podporuje výrobca trojfázový motor do 2,2 kW a 9,7 A. Motor musí byť vhodný na napájanie 3 × 230 V.

Potrebuje trojfázové čerpadlo 400 V prípojku?

Samotný SIRIO UNIVERSAL XP je napájaný z jednofázovej siete 230 V. Trojfázový výstup má však 3 × 230 V, nie 3 × 400 V. Preto musí byť použitý motor vhodný na prevádzku pri 3 × 230 V.

Je tlakový snímač externý?

Nie. Tlakový prevodník je integrovaný priamo v zariadení. Integrovaný je aj prietokový snímač.

Je potrebná tlaková nádoba?

Áno. Výrobca požaduje použitie tlakovej nádoby v systéme.

Chráni zariadenie čerpadlo proti chodu nasucho?

Áno. Zariadenie obsahuje ochranu proti chodu nasucho a funkciu automatického resetu.

Môžem SIRIO UNIVERSAL XP namontovať horizontálne?

Áno. Výrobca povoľuje vertikálnu aj horizontálnu montáž pri dodržaní správneho smeru prúdenia vody.

Je Wi-Fi súčasťou balenia?

Nie, pokiaľ nie je pri konkrétnej položke uvedené inak. Wi-Fi pripojenie je dostupné prostredníctvom voliteľného modulu.
