Frekvenčný menič SIRIO UNIVERSAL s káblom

Podrobný popis

SIRIO UNIVERSAL – frekvenčný menič s kabelážou

Italtecnica SIRIO UNIVERSAL je prietokový frekvenčný menič určený na automatické riadenie jednofázových povrchových a ponorných čerpadiel s napájaním 230 V. Dodávaná verzia obsahuje pripravenú elektrickú kabeláž, ktorá zjednodušuje pripojenie čerpadla a napájania.

Zariadenie sa montuje priamo do výtlačného potrubia. Pomocou integrovaného tlakového prevodníka a prietokového snímača sleduje aktuálnu prevádzku systému a plynulo upravuje otáčky motora podľa spotreby vody. Výsledkom je stabilnejší tlak pri otvorení jedného alebo viacerých odberných miest.

• pre jednofázové čerpadlá 1 × 230 V,
• maximálny výkon motora 1,5 kW,
• maximálny prúd motora 10,5 A,
• regulácia čerpadla na konštantný tlak,
• integrovaný tlakový prevodník,
• integrovaný prietokový snímač,
• ochrana proti chodu nasucho,
• mäkký štart a plynulé zastavenie čerpadla,
• pripojenie priamo do výtlačného potrubia,
• vstupná a výstupná kabeláž súčasťou dodávanej verzie.

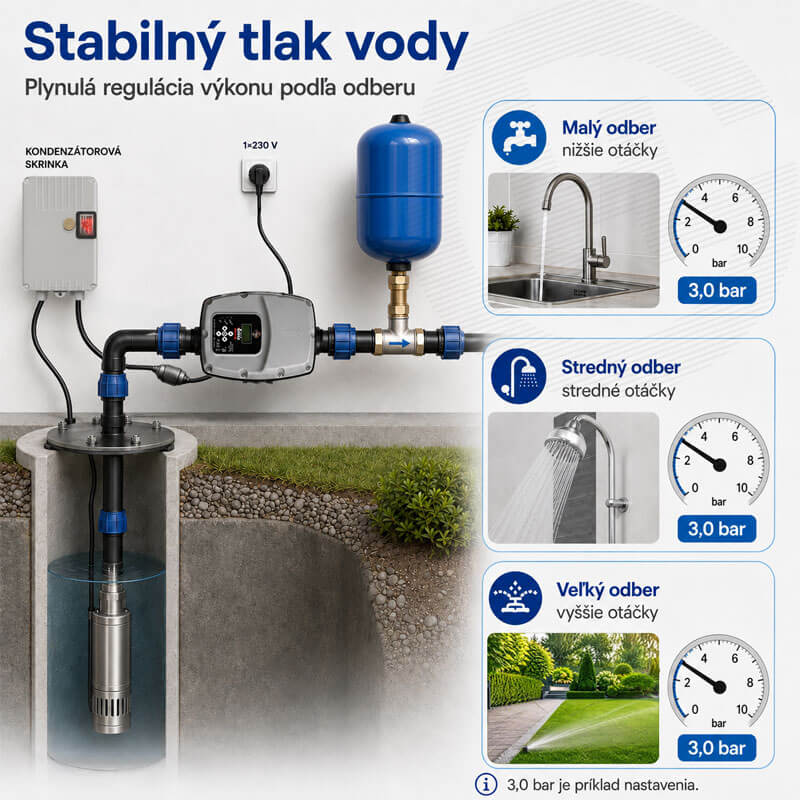

Konštantný tlak pri rôznom odbere vody

Po otvorení vodovodného kohútika, spustení sprchy alebo zapnutí zavlažovacej vetvy začne tlak v systéme klesať. SIRIO UNIVERSAL tento pokles vyhodnotí, automaticky spustí čerpadlo a nastaví jeho otáčky podľa aktuálnej spotreby vody.

• pri malom odbere pracuje čerpadlo s nižšími otáčkami,
• pri vyššom odbere menič automaticky zvýši výkon,
• nastavený tlak zostáva stabilnejší,
• znižuje sa počet prudkých štartov motora,
• obmedzujú sa hydraulické rázy v potrubí,
• výkon čerpadla sa prispôsobuje aktuálnemu prietoku.

Hodnota 3,0 bar zobrazená na produktovej grafike predstavuje príklad nastaveného pracovného tlaku. Skutočný tlak je potrebné nastaviť podľa výkonu čerpadla, výškového rozdielu, tlakových strát a požiadaviek systému.

Regulácia otáčok môže znižovať spotrebu elektrickej energie najmä v systémoch, ktoré väčšinu času nepracujú s maximálnym prietokom. Skutočná úspora závisí od použitého čerpadla, nastaveného tlaku, prevádzkového času a charakteru spotreby vody.

Mäkký štart a zastavenie

Frekvenčný menič spúšťa motor postupne, čím obmedzuje prúdovú špičku pri rozbehu. Plynulá zmena otáčok zároveň znižuje mechanické namáhanie čerpadla, potrubia a armatúr.

Pri správne navrhnutom systéme sa tým obmedzuje aj vznik vodného rázu pri zapnutí alebo zastavení čerpadla.

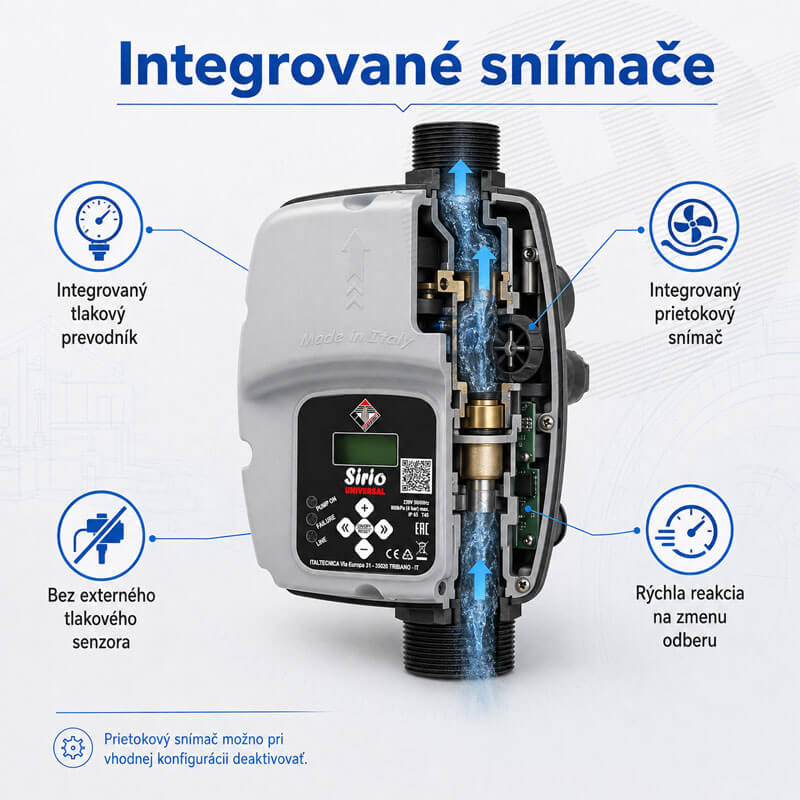

Integrovaný tlakový a prietokový snímač

SIRIO UNIVERSAL nevyžaduje samostatný externý tlakový senzor. Tlakový prevodník je integrovaný priamo v zariadení a priebežne meria tlak vody pretekajúcej meničom.

Súčasťou hydraulickej časti je aj prietokový snímač, ktorý pomáha rozpoznať odber vody a správny okamih zastavenia čerpadla.

• bez externého tlakového snímača a jeho kabeláže,
• priebežné meranie tlaku v systéme,
• kontrola prietoku vody cez zariadenie,
• rýchla reakcia na otvorenie alebo zatvorenie odberu,
• možnosť deaktivovať prietokový snímač v nastavení.

Prevádzka s vodou obsahujúcou nečistoty alebo železo

Pri vode, ktorá nie je dokonale čistá alebo obsahuje železité usadeniny, môže byť prietokový snímač deaktivovaný. Zariadenie potom zastavuje čerpadlo podľa nastaveného tlaku a frekvencie.

Pri takomto nastavení je potrebné správne nakonfigurovať parametre zastavenia a ochranu proti chodu nasucho. Výrobca zároveň odporúča zaradiť na saciu stranu vhodný filter s jemnosťou približne 25 až 60 μm.

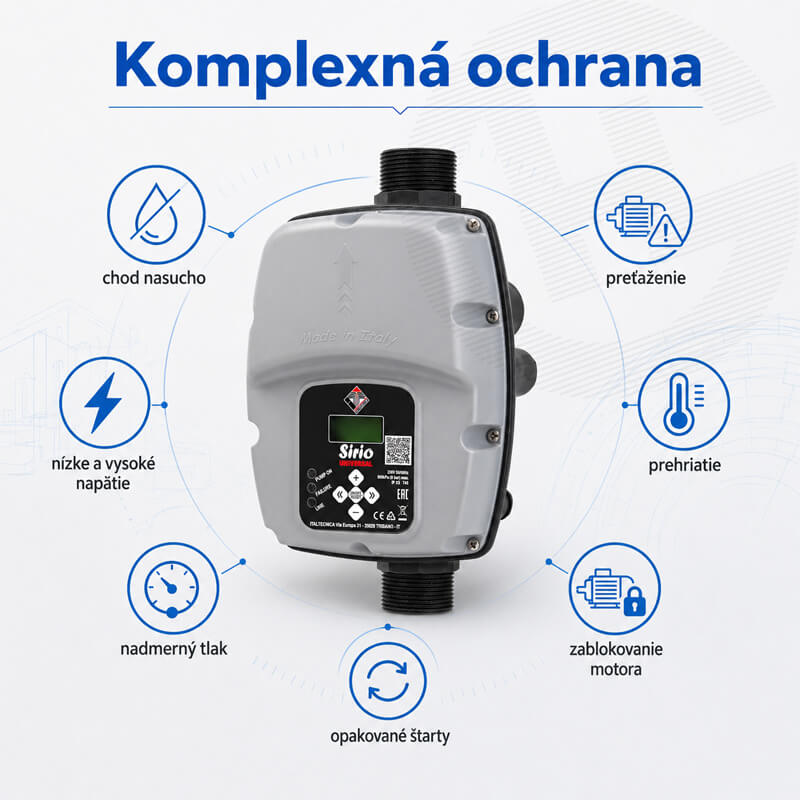

Komplexná ochrana čerpadla

SIRIO UNIVERSAL priebežne kontroluje hydraulické a elektrické podmienky systému. Pri zistení nebezpečného stavu čerpadlo zastaví a na displeji zobrazí príslušné poruchové hlásenie.

• ochrana proti chodu nasucho,
• automatické pokusy o reštart po obnovení vody,
• ochrana proti nadprúdu a preťaženiu motora,
• ochrana proti skratu na výstupe,
• ochrana proti nízkemu napájaciemu napätiu,
• ochrana proti vysokému napájaciemu napätiu,
• ochrana proti prehriatiu elektroniky,
• ochrana proti nadmernému tlaku,
• ochrana proti zablokovaniu motora,
• kontrola opakovaných štartov spôsobených netesnosťou.

Automatický reštart po chode nasucho

Ak zariadenie zistí nedostatok vody na vstupe čerpadla, čerpadlo automaticky zastaví. Pri aktivovanej funkcii automatického resetu následne vykonáva nastavený počet pokusov o obnovenie prevádzky.

Časový interval a počet pokusov možno nastaviť v programovacom menu. Automatický reštart je vhodný najmä pri studniach a nádržiach, v ktorých sa môže prítok vody po určitom čase obnoviť.

Ochrana proti netesnosti systému

Aktivovateľná kontrola opakovaných štartov sleduje počet zapnutí čerpadla za hodinu. Ak sa čerpadlo zapína príliš často, môže to upozorniť na netesnosť potrubia, kvapkajúci ventil alebo problém so spätnou klapkou.

Prehľadný viacjazyčný displej

Predný ovládací panel obsahuje displej so 16 znakmi a tlačidlá na nastavovanie prevádzkových hodnôt. Menu umožňuje zvoliť aj slovenský jazyk.

Na displeji možno sledovať:

• aktuálny tlak v systéme,
• nastavený požadovaný tlak,
• aktuálnu frekvenciu motora,
• vstupné napájacie napätie,
• výstupný prúd motora,
• teplotu meniča a výkonového modulu,
• prevádzkové a poruchové hlásenia.

Nastaviteľný tlakový rozsah je od 0,5 do 8 bar. Výrobné nastavenie požadovaného tlaku je 3 bary. Nastavený tlak musí vždy zodpovedať výkonovým možnostiam čerpadla a tlakovej odolnosti celého systému.

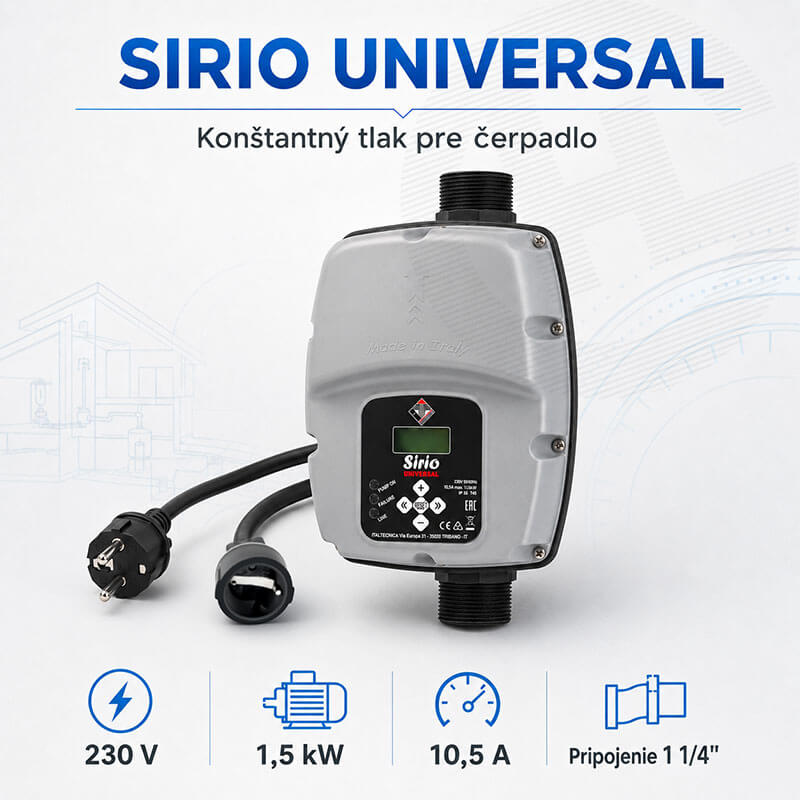

Kabeláž pre jednofázové čerpadlo

Táto produktová verzia je dodávaná s pripravenou kabelážou na pripojenie jednofázového čerpadla 230 V. Vstupná časť sa pripája do elektrickej siete a výstupná časť k čerpadlu.

• napájanie meniča 1 × 230 V,
• výstup pre jednofázový motor 1 × 230 V,
• maximálny výkon motora 1,5 kW,
• maximálny výstupný prúd motora 10,5 A,
• maximálny vstupný prúd zariadenia 16 A,
• frekvencia napájania 50/60 Hz.

Pred pripojením je potrebné skontrolovať výkon aj menovitý prúd motora. Čerpadlo nie je vhodné iba na základe výkonu 1,5 kW, ak jeho štítkový prúd prekračuje 10,5 A.

Elektrická sieť musí byť vybavená prúdovým chráničom typu A s citlivosťou 30 mA a vhodným ističom podľa pokynov výrobcu. Elektrické zapojenie a kontrolu systému musí vykonať kvalifikovaný pracovník.

Hydraulické pripojenie 1 1/4″

SIRIO UNIVERSAL má vstupné aj výstupné hydraulické pripojenie s vonkajším závitom 1 1/4″. Zariadenie sa montuje priamo do výtlačného potrubia za čerpadlom.

• vstupný závit 1 1/4″ vonkajší,
• výstupný závit 1 1/4″ vonkajší,
• prietoková montáž priamo na potrubie,
• povolená vertikálna aj horizontálna poloha,
• tlaková strata približne 0,05 bar pri 150 l/min.

Pri uťahovaní hydraulických spojov sa nesmie prekročiť maximálny uťahovací moment odporúčaný výrobcom. Zariadenie sa nesmie namáhať skrúcaním potrubia ani používať ako nosná časť zostavy.

Montáž pri vysokom prietoku

Pri prietokoch vyšších ako približne 180 l/min výrobca odporúča montáž s obtokom. Časť vody potom preteká mimo zariadenia, čím sa obmedzí tlaková strata a hydraulické zaťaženie meniča.

Odporúčané zapojenie systému

Produktová grafika znázorňuje orientačný príklad zapojenia frekvenčného meniča s povrchovým alebo ponorným čerpadlom. Konkrétne hydraulické a elektrické zapojenie sa môže líšiť podľa typu čerpadla, vodného zdroja a požiadaviek systému.

Typická zostava môže obsahovať:

• jednofázové ponorné alebo povrchové čerpadlo 230 V,
• frekvenčný menič SIRIO UNIVERSAL,
• tlakovú nádobu umiestnenú za meničom,
• uzatváracie ventily,
• filter na mechanické nečistoty,
• vhodné tlakové potrubie a armatúry,
• prúdový chránič a vhodné elektrické istenie.

Výrobca neodporúča montovať ďalšiu spätnú klapku bezprostredne za menič, pretože môže negatívne ovplyvniť rozpoznanie poklesu tlaku a správne spustenie čerpadla.

Tlaková nádoba je povinná

Za frekvenčný menič musí byť vždy namontovaná tlaková nádoba. Výrobca odporúča nádobu s objemom minimálne 2 litre a maximálne približne 10 litrov.

• tlaková nádoba sa montuje za frekvenčný menič,
• odporúčaný objem 2 až 10 litrov,
• obmedzuje reakcie na malé odbery a drobné netesnosti,
• znižuje počet opakovaných štartov,
• stabilizuje tlak pri zatváraní odberných miest.

Predtlak nádoby sa nastavuje približne na dve tretiny minimálneho alebo spúšťacieho tlaku systému. Predtlak sa kontroluje pri vypustenom tlaku vody z nádoby.

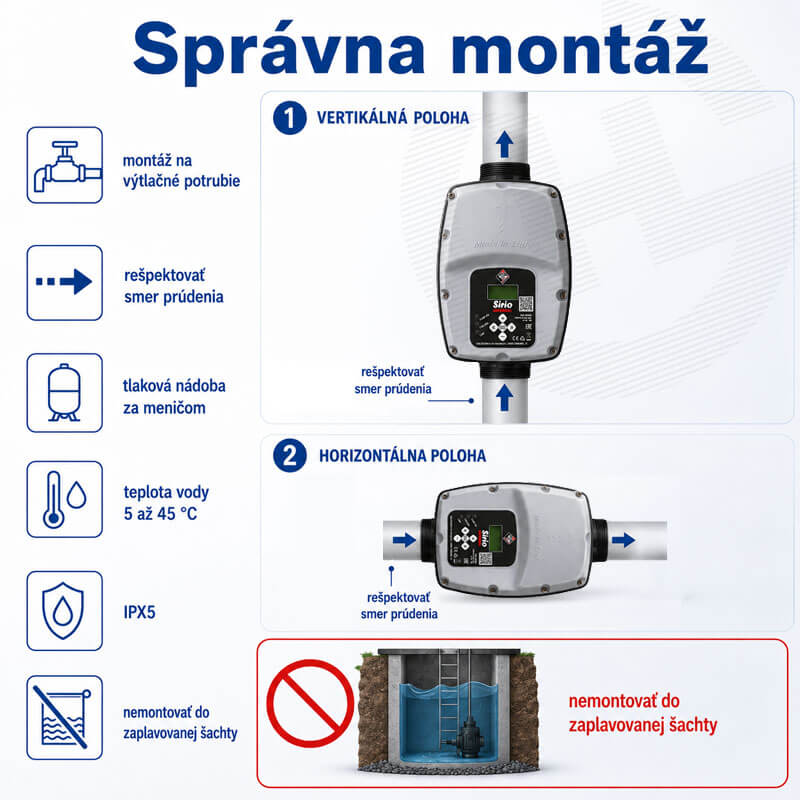

Montážna poloha a prevádzkové podmienky

SIRIO UNIVERSAL možno namontovať vo vertikálnej alebo horizontálnej polohe podľa smeru potrubia. Pri montáži je potrebné rešpektovať smer prúdenia vyznačený na tele zariadenia.

• montáž priamo do výtlačného potrubia,
• vertikálna alebo horizontálna poloha,
• teplota čerpanej vody od 5 do 45 °C,
• teplota okolitého prostredia od 5 do 45 °C,
• maximálny prevádzkový tlak 8 bar,
• stupeň krytia IPX5,
• zariadenie sa nesmie montovať do zaplavovanej šachty.

Hoci má zariadenie ochranu proti striekajúcej vode, nie je vhodné na montáž do podzemných šácht, kde môže dochádzať ku kondenzácii, vysokej vlhkosti alebo zaplaveniu.

Použitie iba s vodou

Zariadenie je určené na prevádzku s vodou s maximálnou salinitou 0,05 %. Nie je určené na čerpanie slanej vody, chemických kvapalín, palív ani agresívnych médií.

Pri dlhšej odstávke a riziku zamrznutia musí byť zo zariadenia vypustená všetka voda.

Voliteľné Wi-Fi pripojenie

SIRIO UNIVERSAL umožňuje doplniť voliteľnú Wi-Fi kartu, ktorá sa inštaluje do pripraveného priestoru vo vnútri zariadenia. Wi-Fi modul nie je štandardnou súčasťou tohto produktu, pokiaľ nie je pri konkrétnom balení uvedené inak.

• voliteľná Wi-Fi karta Italtecnica,
• pripravený vnútorný konektor,
• pripojenie cez určenú aplikáciu alebo webové rozhranie,
• inštalácia po odpojení elektrického napájania,
• pred otvorením krytu je potrebné počkať minimálne 5 minút.

Prevádzka dvoch alebo viacerých čerpadiel

Dve jednotky SIRIO UNIVERSAL možno prepojiť v tlakovej stanici s dvoma čerpadlami. Obe zariadenia musia mať nastavené rovnaké prevádzkové parametre a musia byť prepojené určeným komunikačným káblom.

• prepojenie dvoch jednotiek v režime Master-Slave,
• striedanie a spolupráca dvoch čerpadiel,
• rovnomernejšie rozdelenie prevádzky,
• pripojenie ďalšieho čerpadla pri zvýšenom odbere.

Pre zostavy s tromi alebo štyrmi čerpadlami je potrebný samostatný modul SIRIO X4.

Vhodné použitie

• domáce vodárne rodinných domov,
• jednofázové ponorné čerpadlá,
• jednofázové povrchové čerpadlá,
• automatické závlahové systémy,
• zásobovanie domácností úžitkovou vodou,
• čerpanie vody zo studní a retenčných nádrží,
• zvyšovanie tlaku vo vodovodnom systéme,
• modernizácia zostáv s klasickým tlakovým spínačom,
• systémy s premenlivým odberom vody.

Dôležité podmienky správneho výberu

• čerpadlo musí mať jednofázový motor 1 × 230 V,
• výkon motora nesmie prekročiť 1,5 kW,
• menovitý prúd motora nesmie prekročiť 10,5 A,
• motor musí byť vhodný na reguláciu frekvenčným meničom,
• čerpadlo musí vytvoriť vyšší tlak, ako je požadovaný pracovný tlak,
• maximálny tlak systému nesmie prekročiť 8 bar,
• za meničom musí byť namontovaná tlaková nádoba,
• treba rešpektovať smer prúdenia vody cez zariadenie.

Technické parametre

Často kladené otázky

Aký maximálny prúd môže mať čerpadlo?

Pri jednofázovej verzii SIRIO UNIVERSAL nesmie menovitý prúd motora prekročiť 10,5 A. Hodnota 9,7 A sa vzťahuje na trojfázový motor 3 × 230 V.

Je kabeláž súčasťou balenia?

Áno. Táto produktová verzia je dodávaná s pripravenou vstupnou a výstupnou kabelážou pre jednofázové čerpadlo 230 V.

Je potrebný externý tlakový senzor?

Nie. Tlakový prevodník je integrovaný priamo vo frekvenčnom meniči.

Je potrebná tlaková nádoba?

Áno. Výrobca požaduje montáž tlakovej nádoby za frekvenčný menič. Odporúčaný objem je 2 až 10 litrov.

Môže byť zariadenie namontované horizontálne?

Áno. SIRIO UNIVERSAL možno namontovať vertikálne alebo horizontálne podľa potrubia a povoleného smeru prúdenia.

Môže byť namontované v podzemnej šachte?

Nie. Výrobca neodporúča montáž do šácht s vysokou vlhkosťou, kondenzáciou alebo rizikom zaplavenia.

Je Wi-Fi súčasťou zariadenia?

Nie. Zariadenie je pripravené na pripojenie voliteľnej Wi-Fi karty, ktorá sa objednáva samostatne.

Chráni čerpadlo proti chodu nasucho?

Áno. Pri nedostatku vody čerpadlo zastaví a pri aktivovanom automatickom resete vykoná nastavený počet pokusov o obnovenie prevádzky.

Možno prepojiť dve jednotky SIRIO?

Áno. Dve jednotky možno prepojiť v tlakovej stanici s dvoma čerpadlami. Pre tri alebo štyri čerpadlá je potrebný samostatný modul SIRIO X4.

Je zariadenie vhodné na slanú vodu?

Nie. Je určené iba na vodu s maximálnou salinitou 0,05 %.
