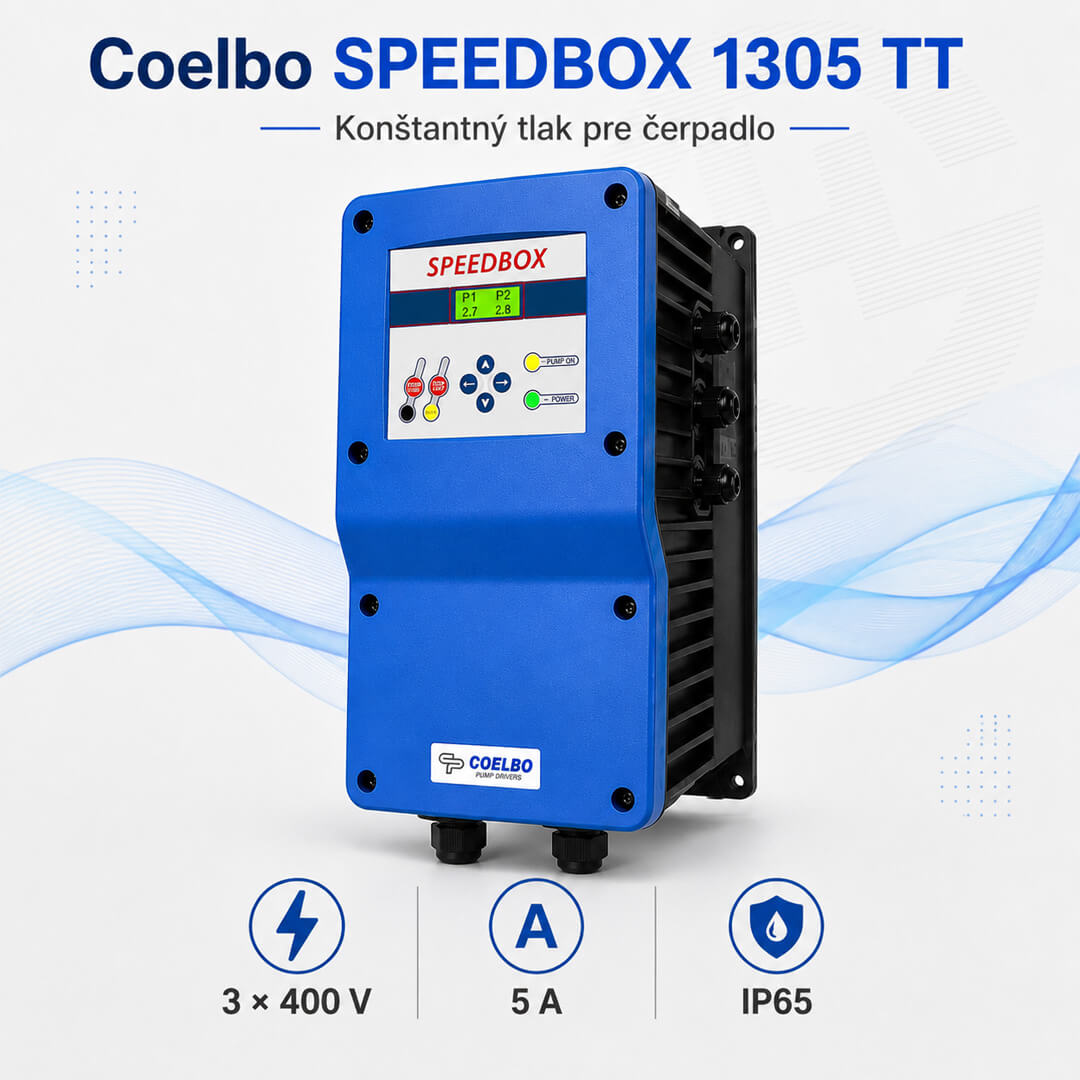

Coelbo SPEEDBOX 1305 TT – frekvenčný menič pre trojfázové čerpadlá

Coelbo SPEEDBOX 1305 TT je nástenný frekvenčný menič určený na automatické riadenie trojfázových povrchových a ponorných čerpadiel. Plynulo upravuje otáčky motora podľa aktuálneho odberu vody a pomáha udržiavať nastavený tlak v potrubnom systéme.

Modelové označenie TT znamená trojfázové vstupné aj výstupné napájanie. Menič sa pripája do elektrickej siete 3 × 400 V a ovláda trojfázové čerpadlo s napájaním 3 × 400 V a maximálnym menovitým prúdom motora 5 A.

• vstupné napájanie 3 × 400 V,
• výstup pre trojfázové čerpadlo 3 × 400 V,
• maximálny menovitý prúd motora 5 A,
• plynulá regulácia otáčok čerpadla,
• udržiavanie nastaveného tlaku vody,
• nástenná montáž mimo vibrácií čerpadla.

Orientačne je menič určený pre motory s výkonom do približne 1,5 kW. Rozhodujúcim údajom pri výbere však nie je iba výkon v kW, ale najmä menovitý prúd uvedený na výrobnom štítku motora, ktorý nesmie prekročiť 5 A.

Stabilný tlak pri rôznom odbere vody

SPEEDBOX pomocou externého tlakového snímača priebežne sleduje tlak v potrubí. Pri otvorení odberného miesta alebo spustení zavlažovacej vetvy automaticky upraví frekvenciu a otáčky čerpadla tak, aby sa tlak čo najviac približoval nastavenej hodnote.

• pri menšom odbere pracuje čerpadlo s nižšími otáčkami,
• pri vyššom odbere automaticky zvýši výkon,
• obmedzuje kolísanie tlaku v potrubí,
• znižuje množstvo hydraulických rázov,
• zlepšuje komfort používania vody,
• prispôsobuje výkon čerpadla skutočnej spotrebe.

Regulácia otáčok môže znížiť spotrebu elektrickej energie najmä v systémoch s premenlivým odberom. Skutočná úspora závisí od výkonu čerpadla, nastaveného tlaku, prevádzkového času a priebehu spotreby vody.

Komplexná ochrana trojfázového čerpadla

Integrovaná elektronika kontroluje prevádzkové podmienky čerpadla, motora a elektrickej siete. Pri zistení nebezpečného alebo neštandardného stavu zariadenie čerpadlo zastaví a na LCD displeji zobrazí príslušný alarm.

• ochrana proti chodu nasucho,
• ochrana proti preťaženiu a nadprúdu,
• ochrana proti skratu medzi výstupnými fázami,
• ochrana proti nesprávnemu napájaciemu napätiu,
• ochrana proti nadmernej teplote elektroniky,
• kontrola tlakového snímača,
• možnosť kontroly minimálnej hladiny vody,
• register prevádzkových alarmov.

Funkcia STC – Smart Temperature Control reaguje na zvýšenú teplotu elektronického obvodu. Ak teplota prekročí bezpečnú hodnotu, zariadenie môže automaticky znížiť výstupnú frekvenciu čerpadla a obmedziť tvorbu ďalšieho tepla.

Automatický reštart ART po obnovení vody

Ak SPEEDBOX zistí nedostatok vody alebo chod čerpadla nasucho, automaticky zastaví motor. Funkcia ART – Automatic Reset Test následne v naprogramovaných intervaloch kontroluje, či sa prítok vody obnovil.

Po obnovení dostatočného množstva vody sa zariadenie pokúsi čerpadlo opätovne spustiť. Funkcia je vhodná najmä pre studne, vrty a nádrže, v ktorých môže hladina počas prevádzky dočasne poklesnúť.

• automatické zastavenie pri nedostatku vody,
• ochrana motora a hydraulickej časti,
• opakované testovanie dostupnosti vody,
• automatický pokus o obnovenie prevádzky,
• vhodné pre zdroje s kolísajúcou hladinou.

Ochrana proti chodu nasucho nenahrádza správny návrh vodného zdroja. Pri výrazne kolísajúcej hladine odporúčame doplniť externý plavákový alebo hladinový spínač.

Externý tlakový snímač 4–20 mA

Regulácia tlaku prebieha na základe signálu z externého tlakového snímača s analógovým výstupom 4–20 mA. Snímač sa montuje na spoločné výtlačné potrubie a odovzdáva meniču informáciu o aktuálnom tlaku v systéme.

• externý tlakový snímač 4–20 mA,
• nastaviteľný pracovný tlak od 0,5 do 10 bar,
• pripojenie tlakového snímača G 1/4″,
• priebežné zobrazovanie aktuálneho tlaku,
• nastavenie požadovaného tlaku na ovládacom paneli.

Rozsah tlakového snímača a nastavenie zariadenia musia byť navzájom zhodné. Pri nesprávnej konfigurácii nemusí byť zobrazovaná hodnota tlaku presná.

Ovládací panel s LCD displejom

Predný ovládací panel obsahuje LCD displej, výstražné LED diódy, tlačidlá na nastavovanie parametrov a manuálne ovládanie čerpadla pomocou tlačidiel START a STOP.

Na displeji je možné sledovať najmä:

• nastavený požadovaný tlak,
• aktuálny tlak v systéme,
• výstupnú frekvenciu motora,
• aktuálny odber elektrického prúdu,
• teplotu elektronického modulu,
• prevádzkové a poruchové hlásenia.

Zariadenie uchováva register prevádzkových hodín, počtu štartov, počtu pripojení k elektrickej sieti a zaznamenaných alarmov.

Režim Master-Slave pre čerpacie stanice

Jednotky SPEEDBOX je možné vzájomne komunikačne prepojiť v režime Master-Slave. Hlavná jednotka koordinuje prevádzku skupiny čerpadiel, ich postupné pripájanie a striedanie poradia prevádzky.

• komunikácia až štyroch jednotiek SPEEDBOX,
• automatické striedanie poradia čerpadiel,
• rovnomernejšie rozdelenie prevádzkových hodín,
• pripájanie ďalšieho čerpadla pri zvýšenom odbere,
• vhodné pre tlakové a posilňovacie stanice,
• možnosť prevádzky viacerých čerpadiel v jednej skupine.

Režim Master-Slave je vhodný pre objekty s vysokým alebo výrazne premenlivým odberom vody, kde jedno čerpadlo nemusí vždy pokryť maximálnu spotrebu.

Programovateľný externý vstup

SPEEDBOX obsahuje programovateľný elektronický vstup, ktorý možno podľa potrieb systému nakonfigurovať na jednu z podporovaných funkcií.

• ovládanie pomocou externého detektora hladiny,
• pripojenie plavákového spínača,
• nastavenie druhej požadovanej hodnoty tlaku,
• diaľkové ovládanie START/STOP.

Zariadenie má aj beznapäťový výstupný kontakt na externú signalizáciu alebo monitorovanie alarmových stavov.

Tlaková nádoba v systéme

Aj pri použití frekvenčného meniča odporúčame do systému zaradiť malú tlakovú nádobu. Pomáha vyrovnávať drobné tlakové zmeny, stabilizuje prevádzku pri malých odberoch a obmedzuje reakcie na drobné netesnosti.

Vhodná veľkosť tlakovej nádoby závisí od výkonu čerpadla, maximálneho prietoku a charakteru odberu vody. Pri väčších čerpadlách a tlakových staniciach môže byť potrebná nádoba s väčším objemom.

Správna nástenná montáž

SPEEDBOX sa montuje vo zvislej polohe na pevnú a stabilnú stenu. Nástenná montáž oddeľuje elektroniku od vibrácií čerpadla a zabezpečuje dobrý prístup k displeju a ovládacím prvkom.

• zvislá montáž na stenu,
• dostatočný voľný priestor nad zariadením,
• dostatočný voľný priestor pod zariadením,
• ventilačné otvory nesmú byť zakryté,
• zariadenie musí byť chránené pred priamym dažďom,
• nevhodné je miesto s rizikom zaplavenia,
• priestor musí umožňovať dostatočné prúdenie vzduchu.

Zariadenie využíva nútené chladenie ventilátorom. Nedostatočné odvetranie alebo zakrytie chladiacich otvorov môže spôsobiť zvýšenie teploty elektroniky a obmedzenie výkonu.

Rozmery zariadenia

Kompaktné nástenné vyhotovenie umožňuje montáž zariadenia v technickej miestnosti, čerpacej stanici alebo inom chránenom a dobre vetranom priestore.

• celková výška: 344 mm,
• šírka: 186 mm,
• hĺbka: 173 mm,
• vnútorný rozstup montážnych otvorov: približne 165 × 321 mm,
• priemer montážnych otvorov: približne 7 mm,
• hmotnosť zariadenia: približne 4,5 kg.

Vhodné použitie

• trojfázové povrchové čerpadlá,
• trojfázové ponorné čerpadlá,
• automatické závlahové systémy,
• poľnohospodárske zavlažovanie,
• posilňovacie tlakové stanice,
• bytové a komerčné objekty,
• zásobovanie úžitkovou vodou,
• priemyselné vodárenské systémy,
• systémy s premenlivým prietokom vody.

Dôležité podmienky správneho výberu

• čerpadlo musí mať trojfázový motor 3 × 400 V,
• menovitý prúd motora nesmie prekročiť 5 A,
• motor musí byť vhodný na frekvenčnú reguláciu,
• maximálny tlak čerpadla musí byť vyšší ako požadovaný pracovný tlak,
• treba zohľadniť výškový rozdiel a tlakové straty potrubia,
• rozsah tlakového snímača musí zodpovedať konfigurácii meniča,
• elektrické zapojenie musí vykonať kvalifikovaný elektrikár.

Pri výbere nerozhoduje iba výkon motora uvedený v kW. Základným údajom je menovitý prúd motora, ktorý nesmie prekročiť maximálnu hodnotu 5 A.
