Frekvenčný menič Coelbo SPEEDBOX 1112 MM

Podrobný popis

Coelbo SPEEDBOX 1112 MM – frekvenčný menič pre jednofázové čerpadlá

Coelbo SPEEDBOX 1112 MM je nástenný frekvenčný menič určený na automatické riadenie jednofázových povrchových a ponorných čerpadiel. Zariadenie plynulo upravuje otáčky motora podľa aktuálneho odberu vody a pomáha udržiavať nastavený tlak v potrubnom systéme.

Model SPEEDBOX 1112 MM má jednofázové vstupné aj výstupné napájanie 1 × 230 V a je určený pre čerpadlá s maximálnym menovitým prúdom motora 12 A. Orientačne ho možno použiť pre motory do približne 1,5 kW, rozhodujúcim údajom je však vždy prúd uvedený na výrobnom štítku čerpadla.

• vstupné napájanie 1 × 230 V,
• výstup pre jednofázové čerpadlo 1 × 230 V,
• maximálny menovitý prúd motora 12 A,
• plynulá regulácia otáčok čerpadla,
• udržiavanie nastaveného tlaku vody,
• nástenná montáž mimo vibrácií čerpadla.

Stabilný tlak pri rôznom odbere vody

SPEEDBOX pomocou externého tlakového snímača sleduje aktuálny tlak v potrubí. Pri otvorení kohútika, spustení sprchy alebo zapnutí zavlažovacej vetvy automaticky upraví otáčky čerpadla tak, aby sa tlak čo najviac približoval nastavenej hodnote.

• pri menšom odbere pracuje čerpadlo s nižšími otáčkami,
• pri vyššom odbere automaticky zvýši svoj výkon,
• obmedzuje výkyvy tlaku v potrubí,
• znižuje množstvo hydraulických rázov,
• zlepšuje komfort používania vody,
• prispôsobuje výkon čerpadla skutočnej spotrebe.

Hodnota 3,0 bar zobrazená na produktovej grafike predstavuje príklad nastaveného pracovného tlaku. Skutočná hodnota sa nastavuje podľa výkonu čerpadla, výškového rozdielu, tlakových strát a požiadaviek vodovodného alebo závlahového systému.

Regulácia otáčok môže pri premenlivom odbere znížiť spotrebu elektrickej energie. Skutočná úspora však závisí od čerpadla, prevádzkového času, nastaveného tlaku a charakteru spotreby vody.

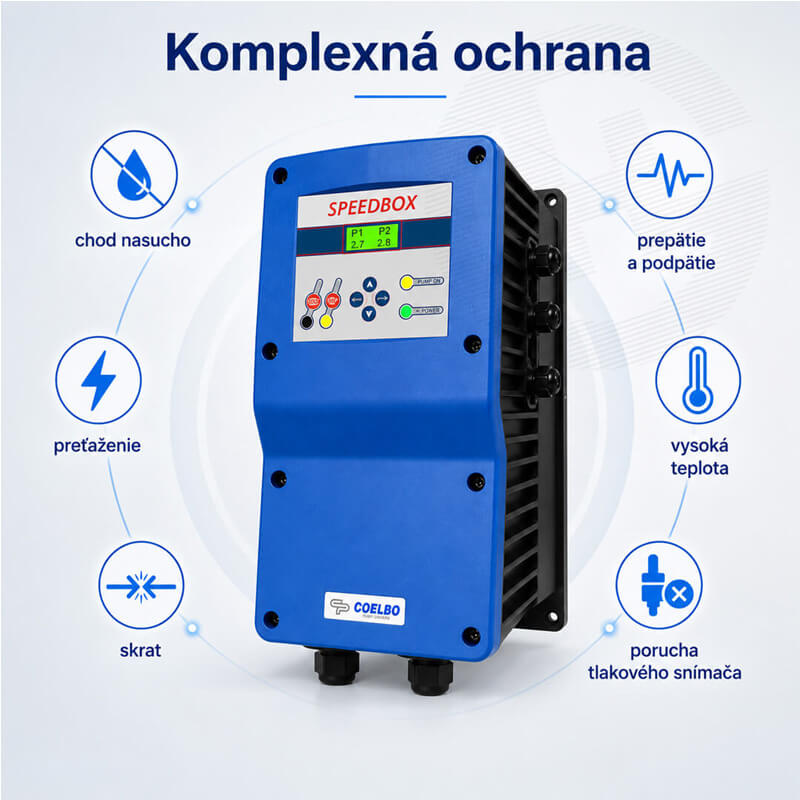

Komplexná ochrana čerpadla

Integrovaná elektronika priebežne kontroluje prevádzkové podmienky čerpadla a elektrickej siete. Pri zistení nebezpečného alebo neštandardného stavu zariadenie čerpadlo zastaví a na displeji zobrazí príslušný alarm.

• ochrana proti chodu nasucho,
• ochrana proti nadprúdu a preťaženiu motora,
• ochrana proti skratu,
• ochrana proti prepätiu a podpätiu,
• ochrana proti nadmernej teplote elektroniky,
• kontrola poruchy alebo odpojenia tlakového snímača,
• možnosť kontroly minimálnej hladiny vody,
• register prevádzkových alarmov.

Funkcia STC – Smart Temperature Control reaguje na zvýšenú teplotu elektronického obvodu. Pri prekročení bezpečnej hodnoty môže automaticky znížiť frekvenciu a výkon čerpadla, čím obmedzí tvorbu ďalšieho tepla.

Automatický reštart ART po obnovení vody

Ak SPEEDBOX zistí nedostatok vody alebo chod čerpadla nasucho, čerpadlo automaticky zastaví. Funkcia ART – Automatic Reset Test následne v naprogramovaných intervaloch kontroluje, či sa prítok vody obnovil.

Po obnovení dostatočného množstva vody sa zariadenie pokúsi čerpadlo opätovne spustiť. Táto funkcia je vhodná najmä pre studne a nádrže, v ktorých môže hladina počas prevádzky dočasne poklesnúť.

• automatické zastavenie pri nedostatku vody,
• ochrana čerpadla pred poškodením,
• opakované testovanie dostupnosti vody,
• automatický pokus o obnovenie prevádzky,
• vhodné pre studne s kolísajúcou hladinou.

Ochrana proti chodu nasucho nenahrádza správny návrh vodného zdroja. Pri výrazne kolísajúcej hladine odporúčame doplniť externý plavákový alebo hladinový spínač.

Externý tlakový snímač 4–20 mA

Regulácia tlaku prebieha na základe signálu z externého tlakového snímača s analógovým výstupom 4–20 mA. Snímač sa pripája na výtlačné potrubie a odovzdáva meniču informáciu o aktuálnom tlaku v systéme.

• externý tlakový snímač 4–20 mA,
• podporovaný rozsah 0–10, 0–16 alebo 0–25 bar,
• hydraulické pripojenie snímača G 1/4″,
• nastavenie cieľového tlaku na ovládacom paneli,
• priebežné zobrazovanie aktuálneho tlaku.

Rozsah nastavený v zariadení musí zodpovedať skutočnému rozsahu použitého snímača. Pri nesprávnej konfigurácii nemusí byť zobrazovaná hodnota tlaku presná.

Orientačné zapojenie systému

Produktová grafika znázorňuje príklad komponentov používaných pri zapojení frekvenčného meniča s čerpadlom. Konkrétne hydraulické a elektrické zapojenie sa môže líšiť podľa typu čerpadla, vodného zdroja, požadovaného prietoku a konštrukcie celého systému.

Bežná zostava môže obsahovať:

• povrchové alebo ponorné čerpadlo,
• frekvenčný menič SPEEDBOX 1112 MM,
• externý tlakový snímač 4–20 mA,
• spätnú klapku,
• uzatvárací guľový ventil,
• filter na mechanické nečistoty,
• malú tlakovú nádobu,
• vhodné elektrické istenie a ochranné prvky.

Tlaková nádoba minimálne 5 litrov

Frekvenčný menič nenahrádza tlakovú nádobu úplne. V systéme odporúčame použiť tlakovú nádobu s objemom minimálne 5 litrov. Nádoba pomáha vyrovnávať malé tlakové zmeny, obmedzuje reakcie na drobné netesnosti a stabilizuje prevádzku systému.

Pri väčších čerpadlách alebo vysokom prietoku môže byť potrebná väčšia tlaková nádoba. Jej veľkosť sa volí podľa výkonu čerpadla a charakteru odberu vody.

Jednofázové čerpadlá a kondenzátor

Model SPEEDBOX 1112 MM je určený pre jednofázové čerpadlá s napájaním 230 V. Pri čerpadle s externým rozbehovým alebo pracovným kondenzátorom musí zostať kondenzátorová skrinka zapojená podľa pokynov výrobcu motora.

Pred pripojením je potrebné overiť, či je konkrétny jednofázový motor vhodný na reguláciu frekvencie. Elektrické zapojenie musí vykonať kvalifikovaný elektrikár.

Správna nástenná montáž

SPEEDBOX sa montuje vo zvislej polohe na pevnú a stabilnú stenu. Nástenná montáž oddeľuje elektroniku od vibrácií čerpadla a zabezpečuje lepší prístup k displeju a ovládacím prvkom.

• montáž vo zvislej polohe,
• minimálne 20 cm voľného priestoru nad zariadením,
• minimálne 20 cm voľného priestoru pod zariadením,
• ventilačné otvory nesmú byť zakryté,
• zariadenie musí byť chránené pred priamym dažďom,
• nevhodné je prostredie s rizikom zaplavenia,
• miesto montáže musí umožňovať prúdenie vzduchu.

Zariadenie využíva nútené chladenie pomocou ventilátora. Nedostatočný priestor alebo zakrytie chladiacich otvorov môže viesť k zvýšeniu teploty a obmedzeniu výkonu.

Rozmery zariadenia

Kompaktné nástenné vyhotovenie umožňuje montáž meniča v technickej miestnosti, čerpacej šachte, garáži alebo inom chránenom a dobre vetranom priestore.

• celková výška: 344 mm,
• šírka: 186 mm,
• hĺbka: 173 mm,
• vnútorný rozstup montážnych otvorov: približne 165 × 321 mm,
• priemer montážnych otvorov: približne 7 mm,
• hmotnosť zariadenia: približne 3,5 kg.

Ovládací panel a prevádzkové údaje

Predný ovládací panel obsahuje LCD displej, výstražné LED diódy, tlačidlá na nastavenie parametrov a manuálne tlačidlá START a STOP.

Na displeji je možné sledovať najmä:

• nastavený požadovaný tlak,
• aktuálny tlak v systéme,
• výstupnú frekvenciu motora,
• aktuálny odber prúdu,
• teplotu elektronického modulu,
• prevádzkové a poruchové hlásenia.

Zariadenie uchováva informácie o prevádzkových hodinách, počte štartov, pripojeniach k elektrickej sieti a zaznamenaných alarmoch.

Možnosť zapojenia viacerých čerpadiel

Jednotky SPEEDBOX môžu komunikovať v režime Master-Slave. Hlavná jednotka koordinuje prevádzku skupiny čerpadiel, ich postupné pripájanie a striedanie poradia prevádzky.

• komunikácia viacerých jednotiek SPEEDBOX,
• striedanie poradia prevádzky čerpadiel,
• rovnomernejšie rozdelenie prevádzkových hodín,
• zapojenie ďalšieho čerpadla pri zvýšenom odbere,
• možnosť vytvorenia skupiny až štyroch komunikovaných jednotiek.

Vhodné použitie

• domáce vodárne rodinných domov,
• jednofázové povrchové čerpadlá,
• jednofázové ponorné čerpadlá,
• automatické závlahové systémy,
• zásobovanie domácností úžitkovou vodou,
• čerpanie vody zo studní a retenčných nádrží,
• posilňovacie tlakové stanice,
• systémy s premenlivým prietokom,
• modernizácia existujúcich vodárenských zostáv.

Dôležité podmienky správneho výberu

• čerpadlo musí byť jednofázové s napájaním 230 V,
• menovitý prúd motora nesmie prekročiť 12 A,
• motor musí byť vhodný na frekvenčnú reguláciu,
• maximálny tlak čerpadla musí byť vyšší ako nastavený pracovný tlak,
• treba zohľadniť výškový rozdiel a tlakové straty potrubia,
• rozsah tlakového snímača musí zodpovedať nastaveniu meniča,
• elektrické zapojenie musí vykonať kvalifikovaný elektrikár.

Pri výbere nerozhoduje iba výkon motora uvedený v kW. Najdôležitejší je menovitý prúd uvedený na štítku čerpadla, ktorý nesmie prekročiť maximálnu hodnotu 12 A.

Technické parametre

Často kladené otázky

Je SPEEDBOX 1112 MM vhodný pre trojfázové čerpadlo?

Nie. Model 1112 MM má jednofázový vstup 230 V a jednofázový výstup 230 V. Je určený pre jednofázové čerpadlá.

Môžem ho použiť s čerpadlom s výkonom 1,5 kW?

Vo väčšine prípadov áno, rozhodujúci je však menovitý prúd motora. Hodnota uvedená na štítku čerpadla nesmie prekročiť 12 A.

Udržiava menič konštantný tlak?

Áno. SPEEDBOX upravuje otáčky čerpadla podľa aktuálneho odberu vody a snaží sa udržať nastavený pracovný tlak.

Je potrebný externý tlakový snímač?

Áno. Zariadenie reguluje tlak na základe signálu z externého snímača 4–20 mA. Rozsah snímača musí byť správne nastavený v konfigurácii meniča.

Je potrebná tlaková nádoba?

Odporúčame tlakovú nádobu s objemom minimálne 5 litrov. Pomáha stabilizovať tlak a prevádzku systému pri malých odberoch alebo drobných netesnostiach.

Chráni čerpadlo proti chodu nasucho?

Áno. Pri nedostatku vody čerpadlo zastaví a funkcia ART sa ho v nastavených intervaloch pokúša znovu spustiť po obnovení prítoku vody.

Je možné pripojiť plavákový spínač?

Áno. Programovateľný externý vstup je možné nakonfigurovať na kontrolu minimálnej hladiny vody pomocou plavákového alebo hladinového spínača.

Koľko jednotiek SPEEDBOX možno prepojiť?

V režime Master-Slave môžu komunikovať až štyri jednotky. Systém umožňuje striedanie poradia prevádzky a postupné pripájanie čerpadiel podľa aktuálneho odberu.

Môže byť zariadenie namontované vonku?

Zariadenie musí byť chránené pred priamym dažďom, zaplavením a nepriaznivými poveternostnými podmienkami. Vhodná je montáž v krytom, suchom a dobre vetranom priestore.

Môžem frekvenčný menič zapojiť svojpomocne?

Elektrické zapojenie frekvenčného meniča, čerpadla, istenia a ochranného vodiča musí vykonať kvalifikovaný elektrikár podľa platných predpisov.
