Frekvenčný menič KOMPAKT AD-10T 7,5 kW 400 V

Podrobný popis

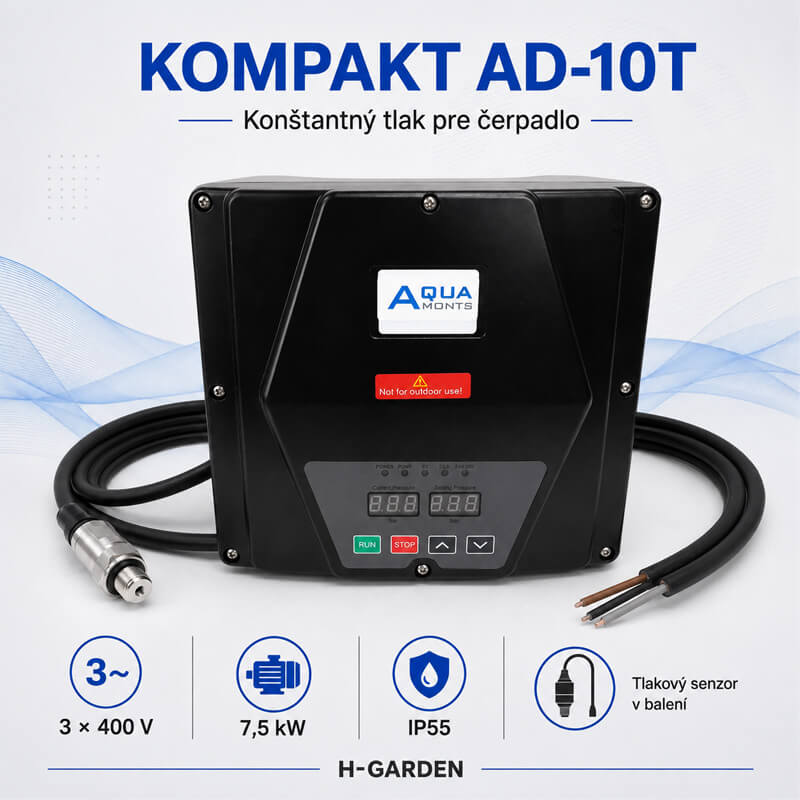

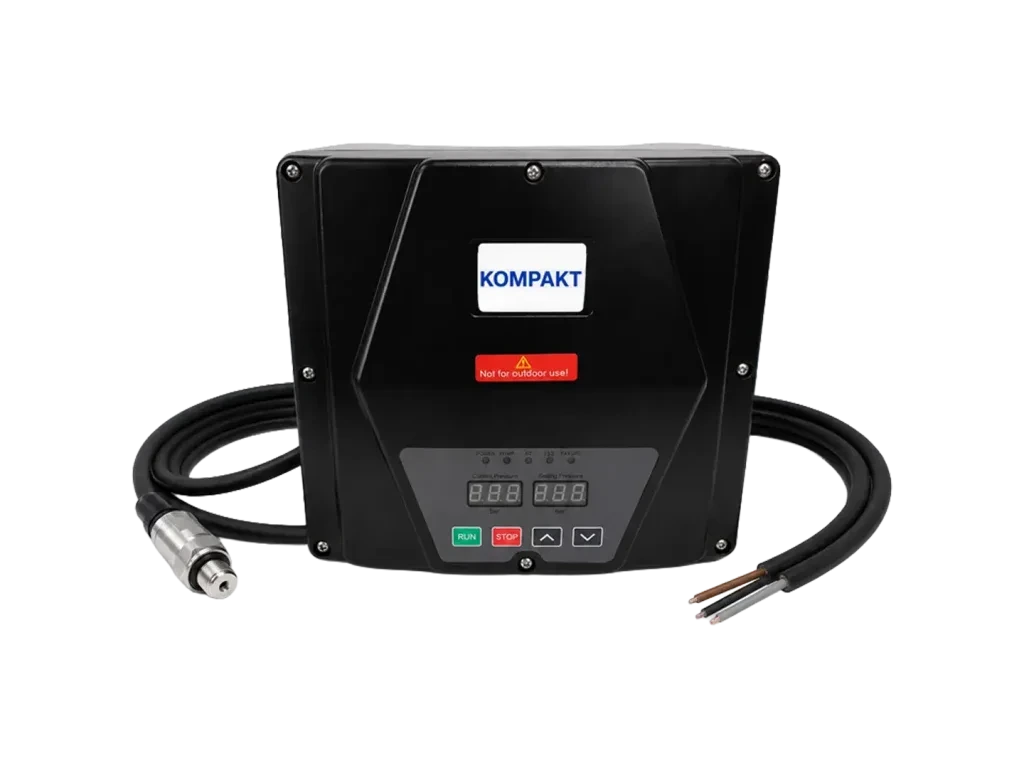

KOMPAKT AD-10T 7,5 kW – frekvenčný menič pre trojfázové čerpadlá

Frekvenčný menič KOMPAKT AD-10T 7,5 kW je určený na automatické riadenie trojfázových odstredivých čerpadiel s napájaním 3 × 400 V. Môže sa používať s ponornými aj povrchovými čerpadlami a pomocou plynulej regulácie otáčok udržiava nastavený tlak pri meniacom sa odbere vody.

Menič priebežne vyhodnocuje tlak vo výtlačnom potrubí pomocou externého tlakového senzora. Podľa aktuálnej spotreby vody automaticky zvyšuje alebo znižuje frekvenciu a otáčky motora. Výsledkom je stabilnejší tlak, obmedzenie tlakových rázov a menšie mechanické namáhanie čerpadla aj potrubných rozvodov.

• pre trojfázové čerpadlá 3 × 400 V,
• maximálny výkon pripojeného čerpadla 7,5 kW,
• regulácia čerpadla na konštantný tlak,
• pre ponorné aj povrchové odstredivé čerpadlá,
• tlakový senzor 4–20 mA je súčasťou balenia,
• nástenná montáž v interiéri,
• aktívne chladenie ventilátormi,
• vstupný a výstupný kábel s voľnými koncami,
• ochrana motora a ochrana proti chodu nasucho.

Stabilný tlak pri meniacom sa odbere vody

Po otvorení vodovodného kohútika, spustení závlahy alebo zapnutí ďalšieho odberného miesta začne tlak v systéme klesať. Tlakový senzor odošle nameranú hodnotu frekvenčnému meniču, ktorý automaticky spustí čerpadlo a prispôsobí jeho otáčky aktuálnej spotrebe vody.

• pri menšom odbere pracuje čerpadlo s nižšími otáčkami,
• pri zvýšení odberu menič automaticky zvýši výkon čerpadla,
• nastavený tlak menej kolíše,
• obmedzujú sa prudké štarty a zastavenia motora,
• znižuje sa vznik tlakových rázov v potrubí,
• výkon čerpadla sa prispôsobuje skutočnej potrebe systému.

Hodnota 3,0 bar zobrazená na produktovej grafike predstavuje príklad nastaveného pracovného tlaku. Skutočný tlak sa nastavuje podľa parametrov čerpadla, výškového rozdielu, tlakových strát a požiadaviek systému.

Úspora energie pri premenlivom odbere

Regulácia otáčok môže znižovať spotrebu elektrickej energie najmä v systémoch, ktoré väčšinu času nepracujú s maximálnym prietokom. Výrobca pri vhodných prevádzkových podmienkach uvádza možnú úsporu energie približne 30 až 60 % oproti klasickému spínaniu čerpadla tlakovým spínačom.

Skutočná úspora závisí od čerpadla, pracovného tlaku, prevádzkového času a priebehu spotreby vody. Uvedená hodnota preto nepredstavuje garantovanú úsporu pri každej inštalácii.

Komplexná ochrana trojfázového čerpadla

KOMPAKT AD-10T kontroluje prevádzkové podmienky motora, elektrické napájanie, tlakový senzor a teplotu elektroniky. Pri zistení nebezpečného alebo neštandardného stavu čerpadlo zastaví a na displeji zobrazí príslušný chybový kód.

• ochrana proti chodu nasucho,
• ochrana proti preťaženiu a nadprúdu,
• ochrana proti skratu,
• ochrana proti prepätiu a podpätiu,
• ochrana proti prehriatiu meniča,
• kontrola poruchy tlakového senzora,
• ochrana pri neprimerane vysokom tlaku,
• kontrola výpadku fázy alebo prerušenia spojenia s motorom.

Kontrola poruchy tlakového senzora

Menič kontroluje signál z hlavného tlakového senzora. Pri poškodení senzora, jeho odpojení alebo nesprávnom zapojení zobrazí poruchové hlásenie a čerpadlo zastaví.

Nejde o ďalší samostatný bezpečnostný senzor. Menič kontroluje funkčnosť senzora, ktorý používa na reguláciu pracovného tlaku.

Automatický reštart po chode nasucho

Ak čerpadlo nedokáže vytvoriť potrebný tlak z dôvodu nedostatku vody, menič vyhodnotí chod nasucho a motor zastaví. Následne sa pokúša prevádzku automaticky obnoviť v postupne predlžovaných intervaloch:

• po 8 sekundách,
• po 1 minúte,
• po 10 minútach,
• po 30 minútach,
• po 1 hodine,
• po 2 hodinách a následne opakovane každé 2 hodiny.

Automatické pokusy pokračujú, kým sa neobnoví dostatočný prítok vody. Pri studniach s výrazne kolísajúcou hladinou odporúčame doplniť samostatnú hladinovú ochranu čerpadla.

Jednoduché uvedenie do prevádzky

Pri prvom spustení nie je potrebné vykonávať automatický samoregulačný test. Po správnom elektrickom a hydraulickom zapojení sa overí smer otáčania trojfázového čerpadla a následne sa na ovládacom paneli nastaví požadovaný tlak.

1. Skontrolujte správne elektrické zapojenie vstupu a výstupu meniča.
2. Namontujte tlakový senzor do výtlačného potrubia.
3. Skontrolujte zavodnenie čerpadla a celého systému.
4. Spustite čerpadlo tlačidlom RUN.
5. Overte správny smer otáčania motora.
6. Pomocou šípok nastavte požadovaný pracovný tlak.

Pri povrchovom čerpadle možno smer otáčania overiť vizuálne podľa údajov výrobcu motora. Pri ponornom čerpadle sa kontroluje najmä dosahovaný tlak a prietok. Pri nesprávnom smere otáčania môže čerpadlo stále čerpať vodu, ale dosahuje výrazne nižší výkon.

Zmenu smeru otáčania možno vykonať prehodením ľubovoľných dvoch výstupných fáz medzi meničom a motorom. Takýto zásah musí vykonať kvalifikovaný elektrikár pri odpojenom zariadení.

Prehľadný ovládací panel

Predný ovládací panel obsahuje dva LED displeje, stavové kontrolky a tlačidlá RUN, STOP a šípky na nastavenie požadovaného tlaku.

• Current Pressure – aktuálny tlak v potrubí,
• Setting Pressure – nastavený pracovný tlak,
• POWER – menič je pripojený k elektrickej sieti,
• PUMP – informácia o prevádzke čerpadla,
• SET – nastavovanie tlaku alebo funkcií,
• FAILURE – poruchový stav alebo nedostatok vody,
• RUN – manuálne spustenie čerpadla,
• STOP – manuálne zastavenie čerpadla.

Prednastavený pracovný tlak je 3 bary. Pomocou šípok ho možno meniť po krokoch 0,1 baru. Nastavená hodnota musí zodpovedať parametrom čerpadla, výškovému rozdielu a tlakovým stratám potrubia.

Tlakový senzor je súčasťou balenia

Súčasťou meniča je externý tlakový senzor s konektorom a závitovým pripojením 1/4″. Senzor pracuje s napájaním 24 V DC a poskytuje analógový signál 4–20 mA.

• napájanie senzora 24 V DC,
• výstupný signál 4–20 mA,
• merací rozsah do 10 bar,
• závitové pripojenie 1/4″,
• pripojovací kábel s konektorom,
• priebežné meranie tlaku vo výtlačnom potrubí.

Tlakový senzor sa montuje na spoločné výtlačné potrubie tak, aby meral tlak celého systému. Závitové spojenie musí byť správne utesnené a kábel senzora nesmie byť mechanicky namáhaný.

Odporúčané zapojenie systému

Produktová grafika znázorňuje orientačný príklad zapojenia frekvenčného meniča s trojfázovým ponorným čerpadlom. Konkrétne hydraulické a elektrické zapojenie sa môže líšiť podľa typu čerpadla, vodného zdroja a požiadaviek systému.

Typická zostava môže obsahovať:

• trojfázové ponorné alebo povrchové čerpadlo 3 × 400 V,
• frekvenčný menič KOMPAKT AD-10T 7,5 kW,
• inštalačnú alebo rozvodnú skrinku,
• tlakový senzor 4–20 mA,
• tlakovú nádobu,
• uzatváracie guľové ventily,
• filter s vypúšťaním,
• vhodné tlakové potrubie a armatúry,
• elektrické istenie a ochranné prvky.

Trojfázový motor nevyžaduje kondenzátorovú skrinku používanú pri niektorých jednofázových čerpadlách. Elektrické a hydraulické zapojenie sa môže líšiť podľa konkrétneho čerpadla a podmienok inštalácie.

Vstupný a výstupný kábel s voľnými koncami

Na rozdiel od jednofázovej verzie AD-10M nemá trojfázový model AD-10T elektrickú zástrčku ani výstupnú zásuvku. Vstupný aj výstupný kábel majú voľné konce určené na pevné odborné zapojenie.

• vstupný kábel POWER sa pripája na elektrickú sieť 3 × 400 V,
• výstupný kábel MOTOR sa pripája k trojfázovému motoru čerpadla,
• vstup a výstup sa nesmú zameniť,
• zapojenie musí obsahovať vhodné istenie a ochranné prvky,
• všetky elektrické práce musí vykonať kvalifikovaný elektrikár.

Pripojenie napájacej siete na výstup označený MOTOR môže spôsobiť nenávratné poškodenie frekvenčného meniča.

Tlaková nádoba a správny predtlak

Frekvenčný menič umožňuje použiť menšiu tlakovú nádobu ako klasický systém s tlakovým spínačom. Tlaková nádoba však zostáva dôležitou súčasťou zostavy a pomáha stabilizovať tlak pri malých odberoch a drobných netesnostiach.

Výrobca odporúča objem tlakovej nádoby minimálne 10 % z maximálneho prietoku čerpadla vyjadreného v litroch za minútu.

• čerpadlo s prietokom 100 l/min – nádoba minimálne približne 10 l,
• čerpadlo s prietokom 150 l/min – nádoba minimálne približne 15 l,
• čerpadlo s prietokom 200 l/min – nádoba minimálne približne 20 l.

Je možné použiť aj väčšiu tlakovú nádobu. Predtlak vzduchu v nádobe sa odporúča nastaviť približne na 70 % nastaveného pracovného tlaku. Pri pracovnom tlaku 3 bary predstavuje odporúčaný predtlak približne 2,1 baru.

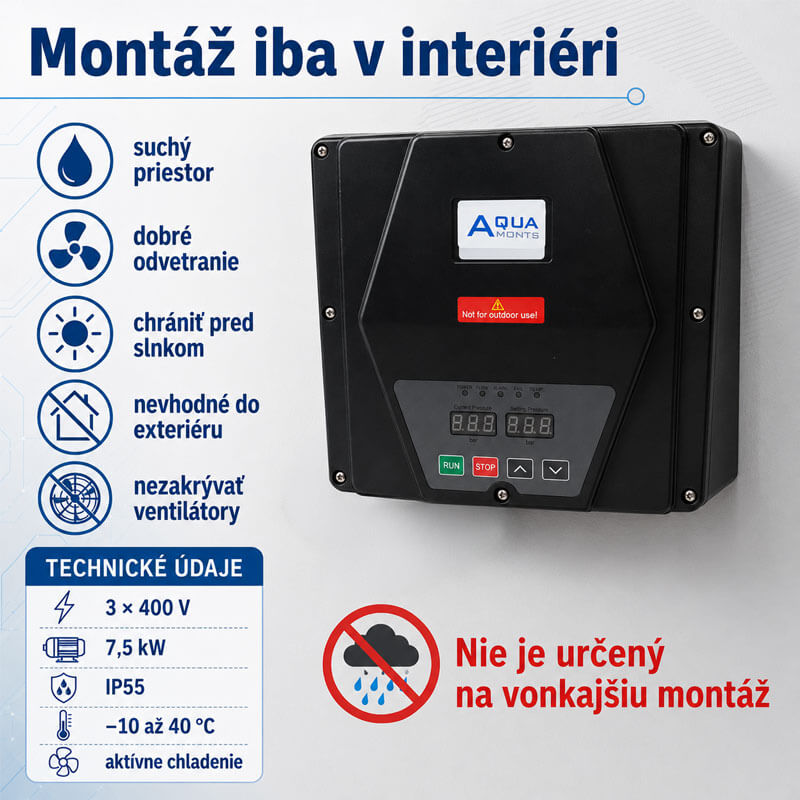

Montáž iba v interiéri

KOMPAKT AD-10T je určený na nástennú montáž v suchom, dobre vetranom interiéri s čo najnižšou vlhkosťou. Zariadenie má krytie IP55 a aktívne chladenie, napriek tomu nie je určené na vonkajšiu montáž.

• montáž na pevnú zvislú stenu,
• prevádzková teplota od −10 do 40 °C,
• suchý a dobre vetraný interiér,
• chrániť pred dažďom a striekajúcou vodou,
• chrániť pred priamym slnečným žiarením,
• neumiestňovať do priestoru s rizikom zaplavenia,
• nezakrývať chladiace ventilátory a ventilačné otvory.

Na kryte zariadenia sa nachádza upozornenie „Not for outdoor use“. Menič preto nie je vhodný na nekrytú montáž do vonkajšej čerpacej šachty alebo na stenu vystavenú dažďu.

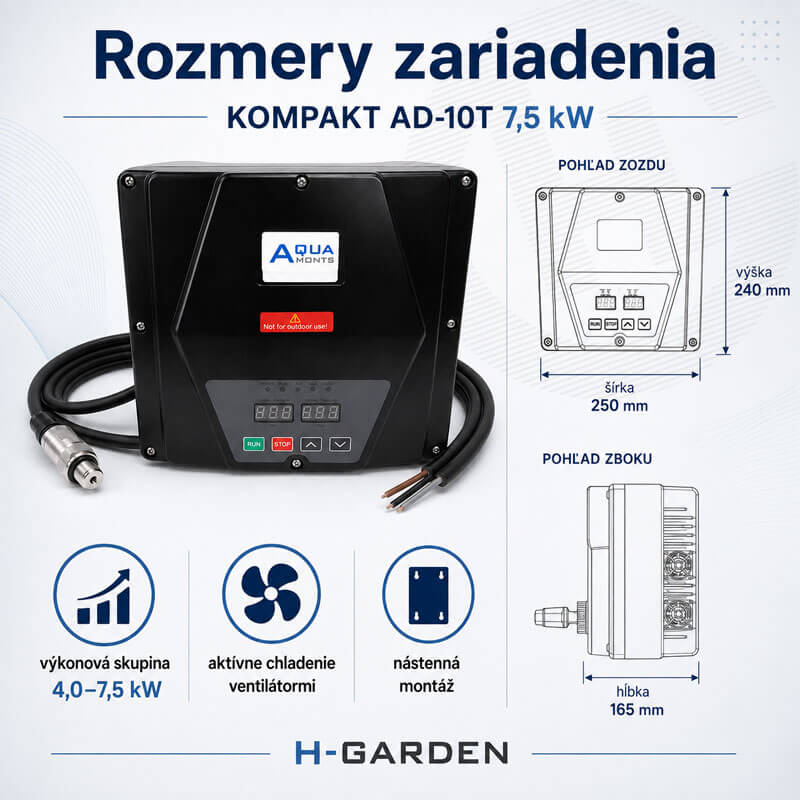

Rozmery výkonovej verzie 7,5 kW

Výkonová skupina meničov od 4,0 do 7,5 kW používa väčšie vyhotovenie krytu s aktívnym chladením.

• šírka: približne 250 mm,
• výška: približne 240 mm,
• hĺbka: približne 165 mm.

Pri montáži je potrebné ponechať dostatok voľného priestoru na prúdenie vzduchu, servis a bezpečné pripojenie vstupného a výstupného kábla.

Vhodné použitie

• trojfázové ponorné čerpadlá vo vrtoch a studniach,
• trojfázové povrchové odstredivé čerpadlá,
• automatické závlahové systémy,
• zásobovanie väčších objektov úžitkovou vodou,
• poľnohospodárske zavlažovanie,
• čerpanie vody z retenčných a akumulačných nádrží,
• tlakové a posilňovacie systémy,
• systémy s premenlivým odberom vody.

Dôležité podmienky správneho výberu

• čerpadlo musí mať trojfázový motor 3 × 400 V,
• výkon motora nesmie prekročiť 7,5 kW,
• motor musí byť vhodný na reguláciu frekvenčným meničom,
• štítkový prúd motora nesmie prekročiť maximálny výstupný prúd konkrétneho meniča,
• maximálny tlak čerpadla musí byť vyšší ako požadovaný pracovný tlak,
• maximálny prevádzkový tlak systému nesmie prekročiť 10 bar,
• treba zohľadniť výškový rozdiel a tlakové straty potrubia,
• elektrické zapojenie musí vykonať kvalifikovaný elektrikár.

Pred objednaním je potrebné porovnať menovitý prúd motora s hodnotou uvedenou na výrobnom štítku frekvenčného meniča. Samotný výkon 7,5 kW nestačí na potvrdenie elektrickej kompatibility.

Technické parametre

Často kladené otázky

Je tlakový senzor súčasťou balenia?

Áno. Súčasťou frekvenčného meniča je tlakový senzor 24 V DC s výstupom 4–20 mA, rozsahom do 10 bar a závitovým pripojením 1/4″.

Má menič zástrčku a zásuvku?

Nie. Trojfázová verzia má vstupný aj výstupný kábel s voľnými koncami. Menič musí byť pevne zapojený kvalifikovaným elektrikárom.

Je potrebné pri prvom spustení vykonať automatický test?

Nie. Po správnom zapojení je potrebné overiť smer otáčania čerpadla, stlačiť tlačidlo RUN a nastaviť požadovaný tlak.

Je menič vhodný pre ponorné čerpadlo?

Áno. Je určený pre trojfázové ponorné aj povrchové odstredivé čerpadlá s napájaním 3 × 400 V a výkonom do 7,5 kW.

Je potrebná tlaková nádoba?

Áno. Výrobca odporúča minimálny objem približne 10 % z maximálneho prietoku čerpadla vyjadreného v litroch za minútu.

Aký predtlak mám nastaviť v tlakovej nádobe?

Odporúčaný predtlak je približne 70 % nastaveného pracovného tlaku. Pri pracovnom tlaku 3 bary predstavuje predtlak približne 2,1 baru.

Chráni menič čerpadlo proti chodu nasucho?

Áno. Pri nedostatku vody čerpadlo zastaví a následne sa ho automaticky pokúša opätovne spustiť v postupne predlžovaných intervaloch.

Rozpozná výpadok fázy?

Áno. Menič dokáže zobraziť poruchu pri prerušení elektrického spojenia medzi meničom a motorom.

Rozpozná poruchu tlakového senzora?

Áno. Pri poškodenom, odpojenom alebo nesprávne zapojenom tlakovom senzore zobrazí menič poruchové hlásenie a čerpadlo zastaví.

Môže byť frekvenčný menič namontovaný vonku?

Nie. Napriek krytiu IP55 výrobca požaduje montáž v dobre vetranom interiéri bez priameho slnečného žiarenia a nadmernej vlhkosti.
