Tlakový senzor Coelbo 1/4″ pre SPEEDBOX

Podrobný popis

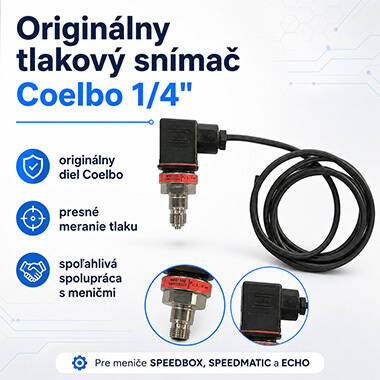

Tlakový senzor Coelbo 1/4″ pre frekvenčné meniče SPEEDBOX

Originálny tlakový senzor Coelbo s pripojením G 1/4″ je určený na presné meranie tlaku vo vodovodných, závlahových a čerpacích systémoch riadených kompatibilným frekvenčným meničom. Aktuálnu hodnotu tlaku prevádza na štandardný analógový signál 4–20 mA, ktorý odovzdáva riadiacej jednotke.

Táto verzia snímača má merací rozsah 0–10 bar a vonkajší závit G 1/4″. Frekvenčný menič podľa signálu zo senzora priebežne upravuje otáčky čerpadla tak, aby sa tlak v systéme čo najviac približoval nastavenej hodnote.

• originálny tlakový senzor Coelbo,
• merací rozsah 0–10 bar,
• analógový výstup 4–20 mA,
• dvojvodičové elektrické zapojenie,
• vonkajší závit G 1/4″,
• vhodný pre kompatibilné frekvenčné meniče Coelbo,
• použiteľný ako náhradný diel pri servise.

Presné meranie tlaku pre reguláciu čerpadla

Tlakový senzor sa montuje do výtlačného potrubia čerpadla, kde nepretržite meria aktuálny tlak. Frekvenčný menič porovnáva nameranú hodnotu s požadovaným tlakom nastaveným používateľom.

Ak sa zvýši odber vody a tlak začne klesať, riadiaca jednotka zvýši frekvenciu a otáčky čerpadla. Pri znížení odberu otáčky opäť zníži. Tlakový senzor tak zabezpečuje spätnú väzbu potrebnú na správnu reguláciu systému.

• priebežné meranie tlaku vo výtlačnom potrubí,
• rýchla reakcia na zmenu odberu vody,
• presná spätná väzba pre frekvenčný menič,
• podpora regulácie na konštantný tlak,
• stabilnejšia prevádzka čerpadla,
• vhodné pre domáce vodárne aj závlahové systémy.

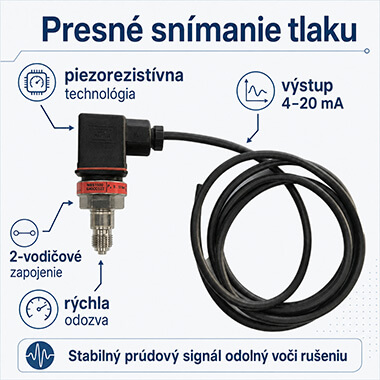

Priemyselný signál 4–20 mA

Snímač používa štandardný prúdový signál 4–20 mA, ktorý je bežne používaný pri profesionálnom meraní a regulácii. Prúdový signál poskytuje spoľahlivý prenos nameranej hodnoty medzi senzorom a riadiacou elektronikou.

• výstupný signál 4–20 mA,
• dvojvodičové zapojenie,
• spoľahlivý prenos meranej hodnoty,
• dobrá odolnosť proti elektrickému rušeniu,
• vhodné pre kompatibilné vstupy frekvenčných meničov.

Pri elektrickom zapojení je potrebné dodržať polaritu a schému výrobcu frekvenčného meniča. Kábel sa nesmie mechanicky namáhať, stláčať ani viesť spôsobom, pri ktorom by mohlo dôjsť k poškodeniu izolácie.

Jednoduchá montáž pomocou závitu G 1/4″

Senzor je vybavený vonkajším potrubným závitom G 1/4″. Môže sa pripojiť do vhodnej závitovej odbočky, armatúry alebo rozdeľovača na výtlačnom potrubí.

• mechanické pripojenie G 1/4″,
• vonkajší závit,
• kompaktné rozmery,
• jednoduchá výmena pri servise,
• montáž priamo do tlakovej časti systému.

Pred montážou musí byť potrubie odtlakované. Závit je potrebné správne utesniť vhodným tesniacim materiálom. Pri montáži sa nesmie snímač uťahovať za elektrický konektor ani za kábel.

Merací rozsah 0–10 bar

Konkrétny ponúkaný senzor má podľa označenia na tele merací rozsah 0 až 10 bar. Tento rozsah musí byť správne nastavený aj vo frekvenčnom meniči alebo riadiacej jednotke.

Ak je v meniči nastavený iný rozsah tlakového senzora, zobrazovaná hodnota nemusí zodpovedať skutočnému tlaku a regulácia čerpadla nebude pracovať správne.

Pred výmenou pôvodného senzora preto odporúčame porovnať:

• merací rozsah pôvodného senzora,
• výstupný signál 4–20 mA,
• mechanický závit G 1/4″,
• elektrické zapojenie a konektor,
• nastavenie tlakového rozsahu v meniči.

Kompatibilita s frekvenčnými meničmi Coelbo

Tlakový senzor je určený najmä pre kompatibilné nástenné frekvenčné meniče Coelbo SPEEDBOX, ktoré používajú externý tlakový snímač s výstupom 4–20 mA.

Môže byť použiteľný aj s ďalšími kompatibilnými riadiacimi jednotkami Coelbo, napríklad vybranými modelmi SPEEDMATIC alebo ECHO. Pri týchto zariadeniach je však potrebné pred objednaním overiť elektrickú kompatibilitu, požadovaný tlakový rozsah a typ konektora konkrétneho modelu.

Samotná zhodná veľkosť závitu G 1/4″ nestačí na potvrdenie kompatibility. Dôležitý je aj výstupný signál, rozsah senzora, elektrické zapojenie a nastavenie riadiacej jednotky.

Vhodné použitie

• frekvenčné meniče Coelbo SPEEDBOX,
• domáce vodárne s frekvenčnou reguláciou,
• automatické závlahové systémy,
• ponorné čerpadlá,
• povrchové čerpadlá,
• tlakové a posilňovacie stanice,
• systémy zásobovania úžitkovou vodou,
• servis a opravy čerpacích systémov,
• výmena poškodeného alebo nefunkčného tlakového senzora.

Montáž a uvedenie do prevádzky

Senzor sa montuje do výtlačného potrubia na miesto, kde môže spoľahlivo snímať tlak celého systému. Miesto montáže by malo zároveň umožniť jednoduchú kontrolu a prípadnú výmenu senzora.

1. Odpojte frekvenčný menič a čerpadlo od elektrickej siete.
2. Uzatvorte prívod vody a odtlakujte potrubie.
3. Utesnite závit G 1/4″ vhodným tesniacim materiálom.
4. Namontujte snímač do pripravenej armatúry.
5. Pripojte senzor k frekvenčnému meniču podľa schémy výrobcu.
6. Skontrolujte nastavenie rozsahu 0–10 bar v riadiacej jednotke.
7. Po spustení systému skontrolujte tesnosť a zobrazovaný tlak.

Elektrické zapojenie a nastavenie frekvenčného meniča musí byť vykonané podľa pokynov výrobcu zariadenia.

Technické parametre

Často kladené otázky

Aký merací rozsah má tento tlakový senzor?

Táto verzia má merací rozsah 0 až 10 bar.

Aký výstupný signál používa?

Tlakový senzor používa štandardný analógový prúdový signál 4–20 mA.

Aký závit má senzor?

Senzor má vonkajší potrubný závit G 1/4″.

Je vhodný pre Coelbo SPEEDBOX?

Áno, senzor je určený pre kompatibilné meniče SPEEDBOX používajúce externý tlakový vstup 4–20 mA. Pred výmenou odporúčame porovnať aj rozsah pôvodného senzora.

Je možné použiť ho so SPEEDMATIC alebo ECHO?

Pri vybraných kompatibilných modeloch áno. Je však potrebné overiť, či konkrétna riadiaca jednotka používa vstup 4–20 mA, rozsah 0–10 bar a zodpovedajúce elektrické pripojenie.

Je potrebné po výmene senzora niečo nastaviť?

Áno. V nastavení frekvenčného meniča je potrebné skontrolovať, či je zvolený rovnaký merací rozsah ako na senzore, teda 0–10 bar.

Môžem tlakový senzor namontovať svojpomocne?

Mechanická montáž vyžaduje odtlakovanie systému a správne utesnenie závitu. Elektrické zapojenie a konfigurácia frekvenčného meniča sa musia vykonať podľa schémy výrobcu.
