Prietokový spínač BRIO 2021 s káblom

Podrobný popis

BRIO 2021 – automatický prietokový spínač pre čerpadlo

Italtecnica BRIO 2021 je elektronická riadiaca jednotka určená na automatické ovládanie jednofázových povrchových a ponorných čerpadiel s napájaním 230 V. Čerpadlo automaticky spustí pri poklese tlaku po otvorení odberného miesta a vypne ho po zastavení prietoku vody.

Dodávaná verzia obsahuje kompletnú elektrickú kabeláž – vstupnú vidlicu na pripojenie do elektrickej siete a výstupnú zásuvku pre čerpadlo. Zariadenie je preto vhodné na jednoduchú modernizáciu domácich vodární, závlahových systémov a ďalších čerpacích zostáv.

• napájanie 1 × 230 V,
• pre čerpadlá do 1,5 kW a 12 A,
• automatické zapnutie a vypnutie čerpadla,
• ochrana proti chodu nasucho,
• automatický reštart po nedostatku vody,
• ochrana proti zablokovaniu motora pri dlhej nečinnosti,
• integrovaný spätný ventil,
• integrovaný analógový manometer,
• vertikálna aj horizontálna montáž,
• kompletná kabeláž v balení.

Automatické riadenie čerpadla

BRIO 2021 nie je frekvenčný menič a nemení otáčky elektromotora. Funguje ako elektronický tlakovo-prietokový spínač.

Po otvorení kohútika alebo spustení závlahy začne tlak v potrubí klesať. Keď dosiahne nastavenú spúšťaciu hodnotu, BRIO automaticky zapne čerpadlo. Po zatvorení odberného miesta a zastavení prietoku zariadenie čerpadlo automaticky vypne.

• spustenie čerpadla podľa poklesu tlaku,
• zastavenie čerpadla po ukončení prietoku,
• nastaviteľný spúšťací tlak 1 až 3,5 bar,
• výrobné nastavenie približne 1,5 bar,
• maximálny prevádzkový tlak 10 bar.

Výsledný tlak vody počas prevádzky závisí od tlakovej charakteristiky samotného čerpadla, prietoku, výškového rozdielu a tlakových strát systému. BRIO 2021 teda neudržiava konštantný tlak rovnakým spôsobom ako frekvenčný menič.

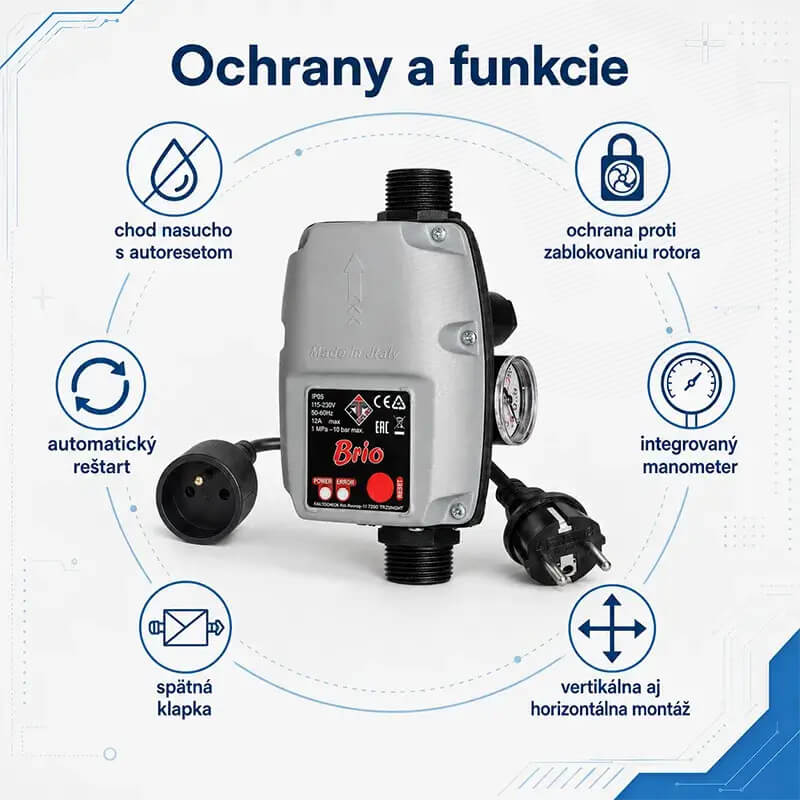

Ochrany a inteligentné funkcie

BRIO 2021 zabezpečuje automatickú prevádzku čerpadla a zároveň ho chráni pred najčastejšími problémami súvisiacimi s nedostatkom vody alebo dlhšou nečinnosťou.

• ochrana proti chodu nasucho,
• Smart Auto Reset po výpadku vody,
• anti-seize ochrana proti zablokovaniu rotora,
• integrovaný spätný ventil,
• integrovaný manometer,
• automatická prevádzka bez manuálneho zapínania čerpadla.

Ochrana proti chodu nasucho

Ak sa preruší prívod vody zo studne, vrtu alebo nádrže, BRIO rozpozná nedostatočný prietok a čerpadlo zastaví. Tým pomáha chrániť hydraulické časti a motor pred poškodením spôsobeným prevádzkou bez vody.

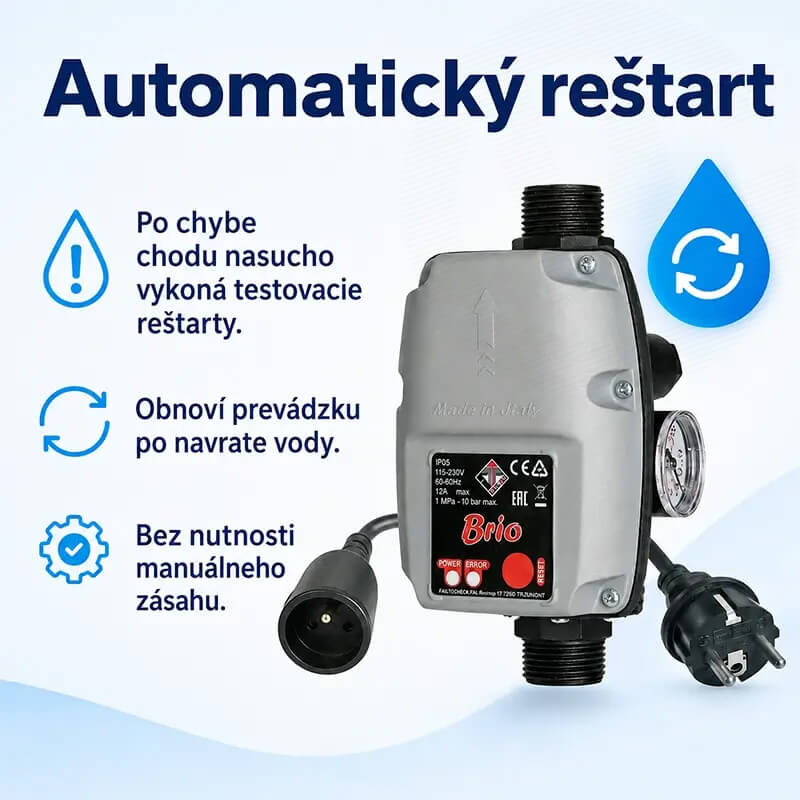

Automatický reštart po obnovení vody

Po zastavení čerpadla z dôvodu chodu nasucho dokáže funkcia Smart Auto Reset automaticky vykonávať testovacie pokusy o obnovenie prevádzky.

Výrobca uvádza až 10 automatických pokusov o reštart. Ak sa medzičasom obnoví prítok vody, zariadenie môže čerpadlo znovu uviesť do prevádzky bez nutnosti manuálneho resetovania.

Táto funkcia je užitočná najmä pri:

• studniach a vrtoch s kolísajúcou hladinou,
• automatických závlahových systémoch,
• rekreačných objektoch bez stálej obsluhy,
• čerpaní z nádrží, kde môže dôjsť k dočasnému prerušeniu prítoku.

Ochrana proti zablokovaniu motora

Funkcia Anti-Seize pomáha chrániť čerpadlo počas dlhšej nečinnosti. Ak čerpadlo približne 24 hodín nepracuje, BRIO ho krátko spustí, aby pomohol predísť zablokovaniu alebo prilepeniu rotora.

Táto funkcia je praktická najmä pri sezónne používaných čerpadlách, napríklad na chatách, v záhradách alebo pri zavlažovacích systémoch s nepravidelnou prevádzkou.

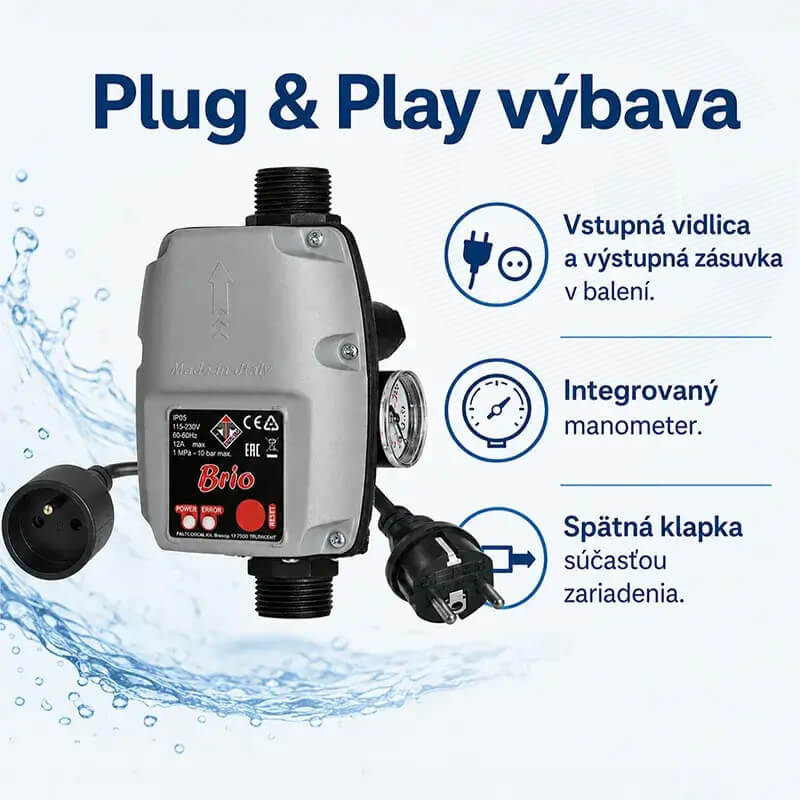

Kompletná kabeláž – jednoduché pripojenie

Táto verzia BRIO 2021 je dodávaná s pripravenou elektrickou kabelážou. Napájací kábel je vybavený vidlicou do elektrickej siete a výstupný kábel zásuvkou pre čerpadlo.

• vstupná vidlica 230 V,
• výstupná zásuvka pre čerpadlo,
• jednoduchšie pripojenie zariadenia,
• menšie riziko chyby pri zapájaní,
• vhodné na modernizáciu existujúcej vodárne.

Pred použitím je vždy potrebné skontrolovať, či elektrické parametre čerpadla zodpovedajú možnostiam zariadenia. Menovitý prúd motora nesmie prekročiť 12 A a výkon čerpadla približne 1,5 kW.

Integrovaný manometer

Na bočnej strane zariadenia je integrovaný analógový manometer, ktorý umožňuje jednoduchú vizuálnu kontrolu aktuálneho tlaku vody v systéme.

Manometer je užitočný pri prvotnom nastavení, kontrole prevádzky a diagnostike problémov s čerpadlom alebo potrubím.

Integrovaná spätná klapka

BRIO obsahuje integrovaný kontrolovateľný spätný ventil. Pomáha zabrániť spätnému toku vody cez zariadenie a tvorí súčasť správnej funkcie automatického spínania.

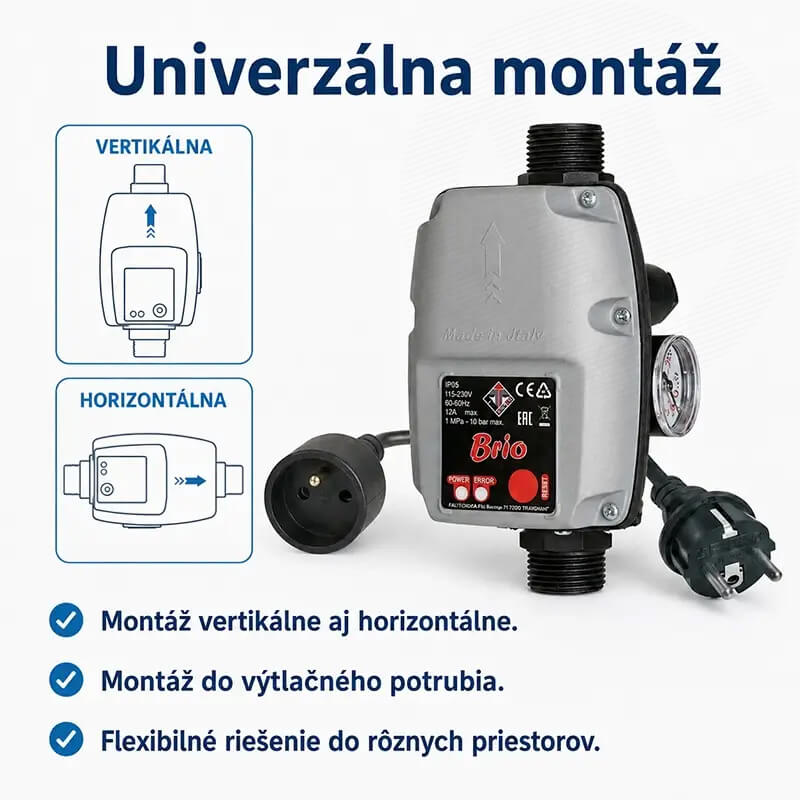

Vertikálna aj horizontálna montáž

Konštrukcia BRIO 2021 umožňuje montáž vo vertikálnej aj horizontálnej polohe. Zariadenie sa inštaluje do výtlačného potrubia čerpadla a pri montáži musí byť dodržaný smer prúdenia vody vyznačený na kryte.

• vertikálna montáž,
• horizontálna montáž,
• pripojenie na výtlačné potrubie,
• hydraulické pripojenie G 1″ s vonkajším závitom,
• flexibilné umiestnenie v technickom priestore.

Zariadenie nesmie byť hydraulicky namáhané hmotnosťou potrubia. Pri montáži je potrebné použiť vhodné armatúry a rešpektovať maximálny tlak systému 10 bar.

Tlaková nádoba

BRIO môže pracovať ako automatická riadiaca jednotka čerpadla, výrobca však odporúča použitie vhodnej tlakovej nádoby. Nádoba pomáha obmedziť počet štartov pri malých odberoch alebo drobných netesnostiach a zlepšuje stabilitu prevádzky systému.

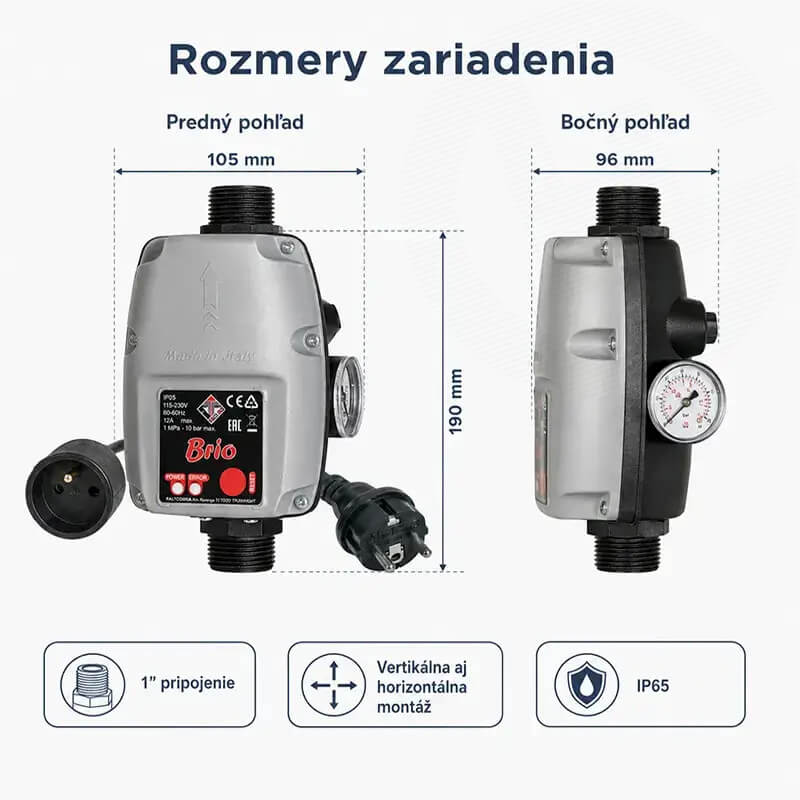

Rozmery zariadenia

BRIO 2021 má kompaktné rozmery, vďaka ktorým je vhodný aj do menších technických priestorov alebo existujúcich vodárenských zostáv.

• šírka približne 105 mm,
• výška približne 190 mm,
• hĺbka približne 96 mm,
• hydraulické pripojenie G 1″.

Vhodné použitie

• domáce vodárne,
• ponorné čerpadlá,
• povrchové odstredivé čerpadlá,
• automatické závlahové systémy,
• zásobovanie rodinných domov vodou,
• čerpanie zo studní a nádrží,
• rekreačné objekty a chaty,
• automatizácia existujúcich čerpacích zostáv.

Dôležité podmienky správneho výberu

• čerpadlo musí byť jednofázové 230 V,
• menovitý prúd motora nesmie prekročiť 12 A,
• výkon čerpadla nesmie prekročiť približne 1,5 kW,
• čerpadlo musí vytvoriť tlak vyšší ako nastavený spúšťací tlak,
• maximálny tlak systému nesmie prekročiť 10 bar,
• zariadenie sa montuje na výtlačnú stranu čerpadla,
• pri montáži musí byť dodržaný smer prúdenia vody.

Technické parametre

Často kladené otázky

Je BRIO 2021 frekvenčný menič?

Nie. BRIO 2021 je elektronický tlakovo-prietokový spínač. Automaticky zapína a vypína čerpadlo, ale nereguluje jeho otáčky.

Aké čerpadlo môžem pripojiť?

Jednofázové čerpadlo 230 V s maximálnym menovitým prúdom 12 A a výkonom približne do 1,5 kW.

Chráni čerpadlo proti chodu nasucho?

Áno. Pri nedostatku vody zariadenie čerpadlo zastaví.

Dokáže sa po nedostatku vody samo reštartovať?

Áno. Funkcia Smart Auto Reset vykonáva automatické testovacie pokusy o obnovenie prevádzky. Výrobca uvádza až 10 pokusov.

Čo je ochrana Anti-Seize?

Ak čerpadlo približne 24 hodín nepracuje, zariadenie ho krátko spustí, aby pomohlo predísť zablokovaniu rotora počas dlhej nečinnosti.

Je manometer súčasťou zariadenia?

Áno. BRIO 2021 obsahuje integrovaný analógový manometer na kontrolu tlaku.

Je spätná klapka súčasťou zariadenia?

Áno. Zariadenie obsahuje integrovaný a kontrolovateľný spätný ventil.

Môže byť BRIO namontované horizontálne?

Áno. Výrobca povoľuje vertikálnu aj horizontálnu montáž pri dodržaní správneho smeru prúdenia vody.

Je tlaková nádoba potrebná?

BRIO dokáže automaticky riadiť čerpadlo aj ako elektronický tlakovo-prietokový spínač, výrobca však odporúča použitie vhodnej tlakovej nádoby na zlepšenie stability systému a obmedzenie častého spínania pri malých odberoch.
