Prietokový spínač BRIO TANK 2023 s káblom

Podrobný popis

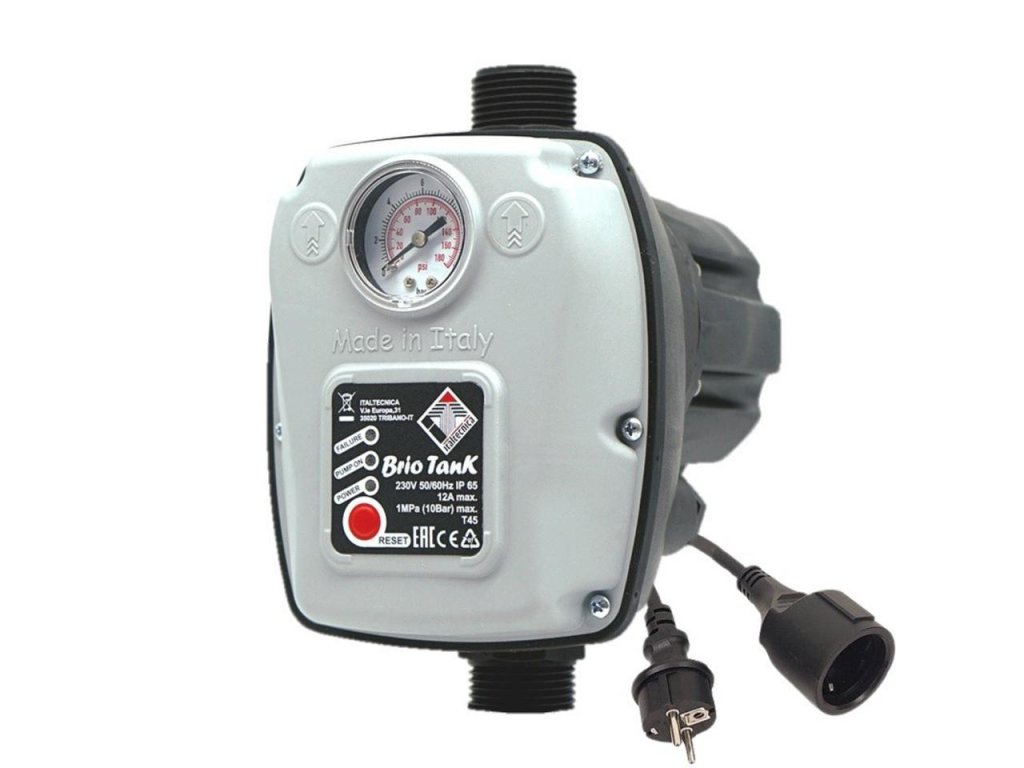

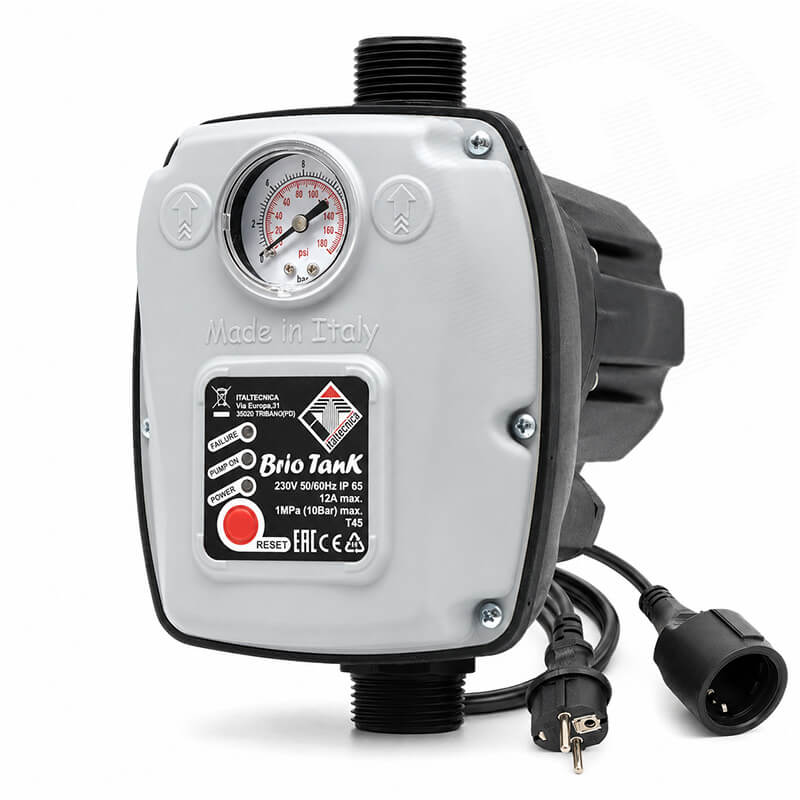

BRIO TANK 2023 – prietokový spínač s integrovanou tlakovou nádobou

Italtecnica BRIO TANK 2023 je elektronická riadiaca jednotka určená na automatické ovládanie jednofázových čerpadiel. Automaticky spustí čerpadlo pri poklese tlaku po otvorení odberného miesta a po ukončení odberu vody ho zastaví.

Oproti klasickému prietokovému spínaču je BRIO TANK vybavený integrovanou tlakovou nádobou s objemom 0,4 l. Tá pomáha tlmiť krátkodobé zmeny tlaku a vodné rázy a zároveň obmedzuje zbytočné štarty čerpadla pri veľmi malých odberoch alebo drobných netesnostiach systému.

• napájanie 1 × 230 V,
• maximálny prúd čerpadla 12 A,
• výkon čerpadla približne do 1,5 kW,
• integrovaná tlaková nádoba 0,4 l,
• automatické zapnutie a vypnutie čerpadla,
• ochrana proti chodu nasucho,
• automatický a manuálny reset,
• ochrana proti vodným rázom,
• nastaviteľný spúšťací tlak do 3,5 bar,
• maximálny prevádzkový tlak 10 bar,
• stupeň krytia IP65,
• hydraulické pripojenie 1″,
• kompletná kabeláž v dodávanom prevedení.

Integrovaná tlaková nádoba 0,4 l

Hlavnou výhodou modelu BRIO TANK je zabudovaná tlaková nádoba s objemom 0,4 litra. Je umiestnená priamo v zadnej časti zariadenia a pomáha stabilizovať prevádzku čerpadla.

Integrovaná nádoba pomáha najmä:

• obmedziť časté spínanie pri veľmi malých odberoch,
• kompenzovať drobné zmeny objemu vody v potrubí,
• zmierniť reakciu systému na malé netesnosti,
• tlmiť hydraulické rázy,
• znižovať mechanické namáhanie čerpadla a potrubia.

Integrovaná nádoba nenahrádza veľkú tlakovú nádobu klasickej domácej vodárne v každej aplikácii. Jej hlavnou úlohou je stabilizovať malé zmeny tlaku priamo pri elektronickej riadiacej jednotke.

Kontrola predtlaku nádoby

Výrobca odporúča približne každých 12 mesiacov skontrolovať predtlak integrovanej nádoby a v prípade potreby ho obnoviť. V návode je uvedená hodnota predtlaku približne 1,5 ± 0,3 bar.

Automatická prevádzka čerpadla

BRIO TANK zabezpečuje plne automatické zapínanie a vypínanie čerpadla podľa aktuálneho odberu vody.

1. Otvorenie odberného miesta

Po otvorení kohútika, spustení sprchy alebo závlahového systému začne tlak v potrubí klesať. Po dosiahnutí nastaveného spúšťacieho tlaku BRIO TANK automaticky zapne čerpadlo.

2. Bežný odber vody

Počas odberu zostáva čerpadlo v prevádzke a dodáva vodu podľa svojej hydraulickej charakteristiky.

3. Zatvorenie odberného miesta

Po zatvorení kohútika alebo ukončení závlahy zariadenie rozpozná zastavenie prietoku a čerpadlo automaticky vypne.

BRIO TANK nie je frekvenčný menič. Nereguluje otáčky motora a neudržiava konštantný tlak rovnakým spôsobom ako frekvenčný menič. Výsledný tlak počas odberu závisí od výkonovej krivky čerpadla, prietoku, výškového rozdielu a tlakových strát potrubia.

Automatický reštart a ochrana čerpadla

BRIO TANK chráni čerpadlo pred prevádzkou bez vody. Ak dôjde voda vo vrte, studni alebo nádrži, zariadenie rozpozná poruchový stav a čerpadlo zastaví.

• ochrana proti chodu nasucho,
• automatický reštart po nedostatku vody,
• manuálny reset tlačidlom RESET,
• ochrana proti hydraulickým rázom,
• signalizácia prevádzky a poruchového stavu.

Automatický reštart po obnovení vody

Po zastavení z dôvodu nedostatku vody vykonáva zariadenie automatické testovacie pokusy o obnovenie prevádzky. Ak sa prítok vody obnoví, čerpadlo môže pokračovať v prevádzke bez manuálneho zásahu.

Táto funkcia je praktická najmä pri:

• vrtoch s kolísajúcou hladinou vody,
• automatických závlahových systémoch,
• čerpaní z akumulačných nádrží,
• chatách a rekreačných objektoch,
• systémoch pracujúcich bez stálej obsluhy.

Ochrana proti vodným rázom

Výrobca uvádza ochranu proti hydraulickým rázom ako jednu zo základných funkcií BRIO TANK. Integrovaná tlaková nádoba pomáha absorbovať krátkodobé tlakové špičky vznikajúce pri zmene alebo zastavení prietoku.

Správne navrhnutý systém tak pomáha znižovať mechanické namáhanie:

• čerpadla,
• potrubia,
• spätných ventilov,
• armatúr,
• ďalších hydraulických komponentov.

Nastaviteľný spúšťací tlak do 3,5 bar

Spúšťací tlak BRIO TANK možno prispôsobiť podmienkam konkrétnej inštalácie. Maximálna nastaviteľná hodnota spúšťacieho tlaku je 3,5 bar.

Vyšší spúšťací tlak môže byť potrebný najmä v systéme, kde sa odberné miesto nachádza výrazne vyššie ako riadiaca jednotka. Výrobca upozorňuje, že pri výškovom rozdiele systému nad približne 15 m je potrebné spúšťací tlak primerane zvýšiť.

Maximálny tlak nie je nastaviteľný

BRIO TANK nevypína čerpadlo pri používateľom nastavenej maximálnej hodnote tlaku. Maximálny tlak zodpovedá výtlaku pripojeného čerpadla.

Pri návrhu je preto potrebné skontrolovať, aby maximálny tlak čerpadla neprekročil povolený tlak systému. Maximálny prevádzkový tlak samotného BRIO TANK je 10 bar.

Hydraulické pripojenie a montáž

BRIO TANK sa montuje do výtlačného potrubia medzi čerpadlo a odberný systém. Konštrukcia umožňuje použitie s ponornými aj povrchovými čerpadlami.

• pripojenie 1″,
• vertikálna alebo horizontálna montáž v povolených polohách,
• maximálny prevádzkový tlak 10 bar,
• minimálny prietok pre správnu detekciu približne nad 3,5 l/min,
• pri veľmi vysokých prietokoch nad približne 150 l/min výrobca uvádza možnosť zapojenia s bypassom.

Pri montáži musí byť dodržaný smer prúdenia vody vyznačený na telese zariadenia. BRIO TANK sa nesmie inštalovať v polohe, ktorú výrobca v montážnej schéme označuje ako nepovolenú.

Odporúčania pre kvalitu vody

Zariadenie je určené na prevádzku s vodou. Výrobca odporúča zaradiť na saciu stranu vhodný filter s jemnosťou približne 25 až 60 µm, najmä ak čerpaná voda obsahuje mechanické nečistoty.

• použitie iba s vodou,
• maximálna salinita vody 0,05 %,
• odporúčaný sací filter 25–60 µm,
• teplota čerpanej vody 5 až 35 °C.

Kompletná kabeláž pre jednoduchú montáž

Táto produktová verzia je dodávaná s pripravenou kabelážou na pripojenie jednofázového čerpadla 230 V. Maximálny povolený prúd motora je 12 A.

Pri výbere čerpadla je vždy potrebné kontrolovať jeho menovitý prúd na výrobnom štítku. Údaj o výkone 1,5 kW je orientačný – rozhodujúce je, aby maximálny prúd motora neprekročil povolených 12 A.

Medzi BRIO TANK a čerpadlo výrobca neodporúča zapájať ďalšie elektrické zariadenia, napríklad samostatný plavákový spínač.

Vhodné použitie

• domáce vodárne,
• automatické závlahové systémy,
• ponorné čerpadlá,
• povrchové čerpadlá,
• zásobovanie rodinných domov vodou,
• čerpanie vody zo studní a vrtov,
• čerpanie z retenčných a akumulačných nádrží,
• rekreačné objekty a chaty.

Technické parametre

Často kladené otázky

Je BRIO TANK 2023 frekvenčný menič?

Nie. BRIO TANK je elektronický tlakovo-prietokový spínač. Automaticky zapína a vypína čerpadlo, ale nemení jeho otáčky.

Udržiava BRIO TANK konštantný tlak?

Nie rovnakým spôsobom ako frekvenčný menič. Tlak počas odberu závisí od výkonovej charakteristiky čerpadla, aktuálneho prietoku a tlakových strát systému.

Na čo slúži integrovaná nádoba 0,4 l?

Pomáha tlmiť krátkodobé zmeny tlaku a vodné rázy a obmedzovať zbytočné štarty čerpadla pri veľmi malých odberoch alebo drobných netesnostiach.

Je potrebné kontrolovať tlak v integrovanej nádobe?

Áno. Výrobca odporúča predtlak nádoby kontrolovať približne raz za 12 mesiacov a podľa potreby ho obnoviť.

Chráni zariadenie proti chodu nasucho?

Áno. Pri nedostatku vody zariadenie čerpadlo zastaví a následne môže vykonávať automatické pokusy o obnovenie prevádzky.

Aké čerpadlo môžem pripojiť?

Pri tomto prevedení jednofázové čerpadlo 230 V s maximálnym menovitým prúdom 12 A, čo zodpovedá približne výkonu do 1,5 kW.

Aký maximálny tlak môže byť v systéme?

Maximálny prevádzkový tlak BRIO TANK je 10 bar. Maximálny tlak čerpadla sa na zariadení nenastavuje a závisí od výtlaku samotného čerpadla.

Je možné nastaviť spúšťací tlak?

Áno. Spúšťací tlak možno prispôsobiť podmienkam systému maximálne do 3,5 bar.

Môže byť BRIO TANK namontovaný horizontálne?

Áno. Výrobca povoľuje vertikálne aj horizontálne montážne polohy podľa montážnej schémy a pri dodržaní správneho smeru prúdenia vody.
