Spätná klapka celomosadzná 1″ pružinková

Podrobný popis

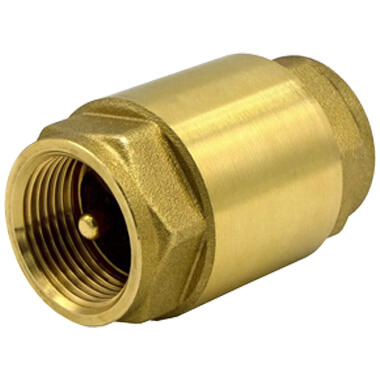

Celomosadzná spätná klapka 1″ s pružinovým mechanizmom

Celomosadzná spätná klapka 1″ umožňuje prúdenie vody iba jedným smerom a po zastavení prietoku automaticky zabráni jej spätnému toku. Je vhodná na ochranu čerpadiel, domácich vodární, potrubných rozvodov a zavlažovacích systémov.

Telo aj uzatvárací tanier sú vyrobené z mosadze. O spoľahlivé uzatvorenie sa stará pružina z nehrdzavejúcej ocele a tesnenie NBR. Vďaka pružinovému mechanizmu môže byť klapka namontovaná vo vodorovnej, zvislej alebo šikmej polohe.

Zabraňuje nežiaducemu spätnému toku vody

Počas prúdenia vody tlak média prekoná silu pružiny a otvorí mosadzný tanier. Keď sa čerpadlo vypne alebo sa prietok zastaví, pružina tanier okamžite pritlačí na tesnenie a zabráni návratu vody opačným smerom.

• zamedzuje spätnému toku vody,
• pomáha udržať vodu v potrubnom rozvode,
• chráni čerpadlo a ďalšie časti systému,
• automaticky sa uzatvára pomocou pružiny,
• nevyžaduje elektrické ovládanie.

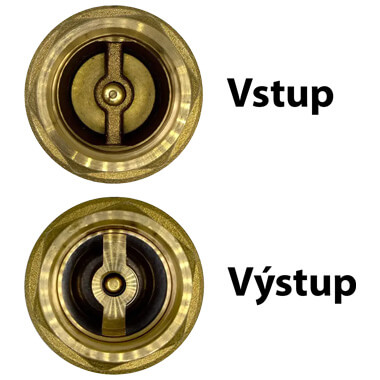

Pri montáži je potrebné dodržať smer prúdenia vyznačený šípkou na telese klapky. Šípka musí smerovať od zdroja vody k miestu odberu.

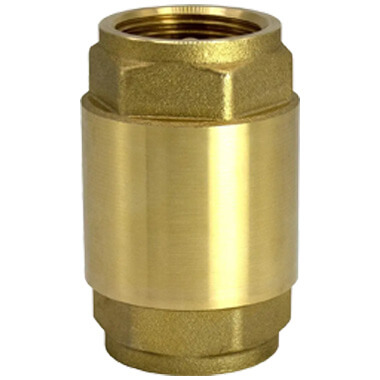

Celomosadzné vnútorné vyhotovenie

Na rozdiel od lacnejších klapiek s plastovým uzatváracím prvkom používa tento model mosadzné telo aj mosadzný tanier. Celokovová konštrukcia poskytuje vysokú mechanickú odolnosť a je vhodná na pravidelnú prevádzku vo vodárenských a zavlažovacích zostavách.

• telo z mosadze,
• uzatvárací tanier z mosadze,
• pružina z nehrdzavejúcej ocele,
• tesnenie z materiálu NBR,
• odolná celokovová konštrukcia.

Pre spoľahlivú tesnosť odporúčame používať klapku s čistou alebo primerane filtrovanou vodou. Mechanické nečistoty usadené na tesnení môžu spôsobiť nedokonalé uzatvorenie.

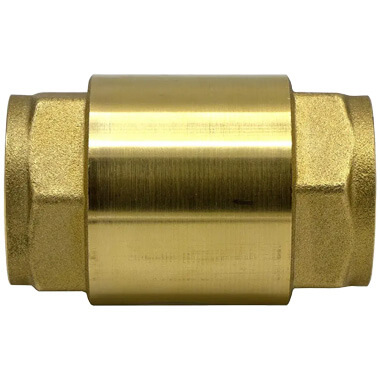

Univerzálna montáž v rôznych polohách

Pružinový mechanizmus zabezpečuje uzatvorenie klapky nezávisle od gravitácie. Klapku je preto možné namontovať vodorovne, zvislo aj šikmo, vždy však pri dodržaní smeru šípky vyznačenej na telese.

• vodorovná montáž,
• zvislá montáž,
• šikmá montáž,
• dva vnútorné závity G 1″,
• jednoduché zapojenie do potrubia.

Použitie spätnej klapky

Celomosadzná spätná klapka je vhodná pre domáce, záhradné aj profesionálne vodárenské rozvody.

• čerpadlá a domáce vodárne,
• tlakové potrubia čerpadiel,
• automatické závlahové systémy,
• hlavné závlahové rozvody,
• kopané studne a retenčné nádrže,
• rozvody úžitkovej vody,
• rozvody studenej a teplej vody,
• vykurovacie vodné okruhy s vhodným médiom.

Pri použití s inou kvapalinou než vodou je potrebné overiť jej chemickú kompatibilitu s mosadzou a tesnením NBR.

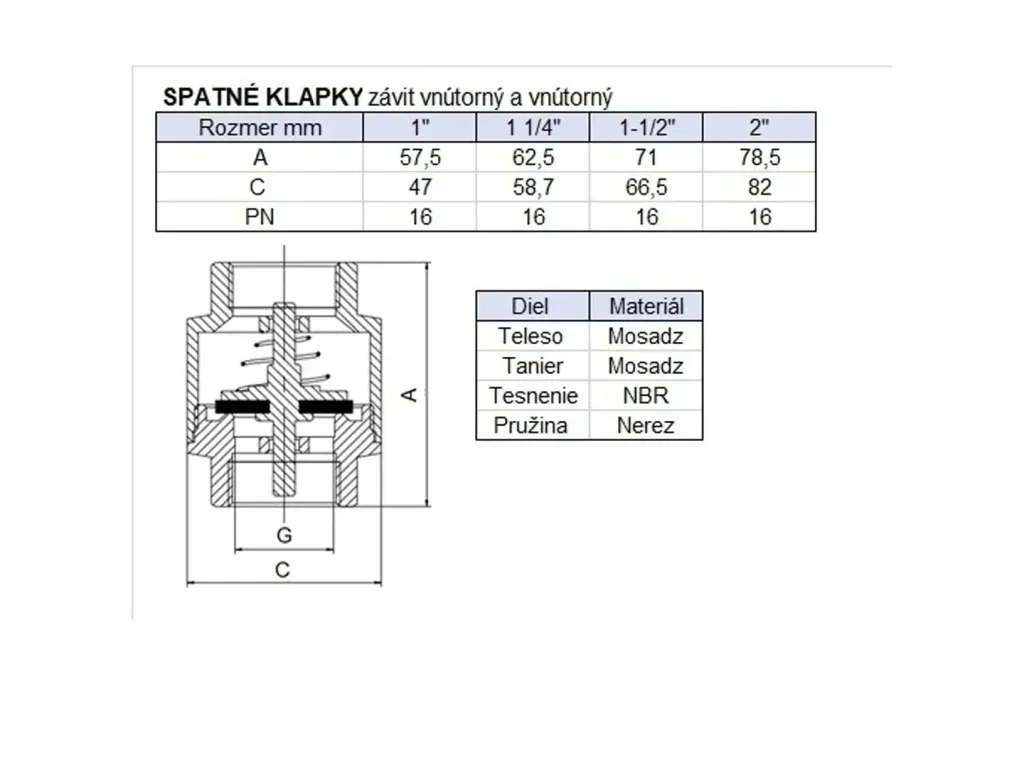

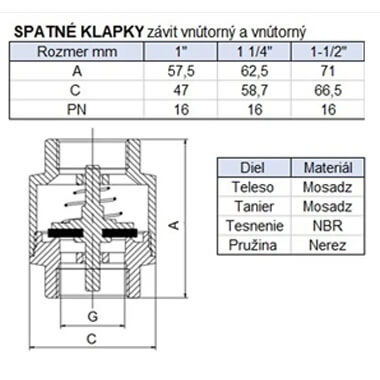

Rozmery spätnej klapky 1″

Model s pripojením 1″ má dva vnútorné závity a kompaktné rozmery vhodné na montáž do vodárenských zostáv a potrubných rozvodov.

• pripojenie G 1″ – vnútorný závit na oboch stranách,
• menovitá svetlosť DN 25,
• rozmer A: 57,5 mm,
• rozmer C: 47 mm,
• tlaková trieda PN16.

Technické parametre

Často kladené otázky

Na čo slúži spätná klapka?

Spätná klapka umožňuje prúdenie vody iba jedným smerom. Pri zastavení čerpadla alebo poklese tlaku automaticky uzatvorí potrubie a zabráni návratu vody opačným smerom.

Môže byť klapka namontovaná zvislo?

Áno. Vďaka pružinovému mechanizmu môže byť namontovaná vodorovne, zvislo aj šikmo. Vždy je však potrebné dodržať smer prúdenia vyznačený šípkou na telese.

Je vnútorný mechanizmus plastový?

Nie. Telo aj uzatvárací tanier sú vyrobené z mosadze. Pružina je z nehrdzavejúcej ocele a tesnenie z materiálu NBR.

Je vhodná pre automatickú závlahu?

Áno. Klapku je možné použiť v hlavných potrubných rozvodoch automatickej závlahy a pri čerpadlách, kde zabraňuje spätnému toku vody po ukončení zavlažovania.

Je vhodná na teplú vodu?

Áno, maximálna uvádzaná teplota média je 110 °C. Pri dlhodobej prevádzke pri vysokých teplotách je potrebné dodržať povolený tlak a overiť kompatibilitu média s tesnením NBR.

Ako správne určiť smer montáže?

Na telese klapky sa nachádza šípka. Tá musí smerovať v rovnakom smere, akým má voda prúdiť od zdroja k miestu odberu.
