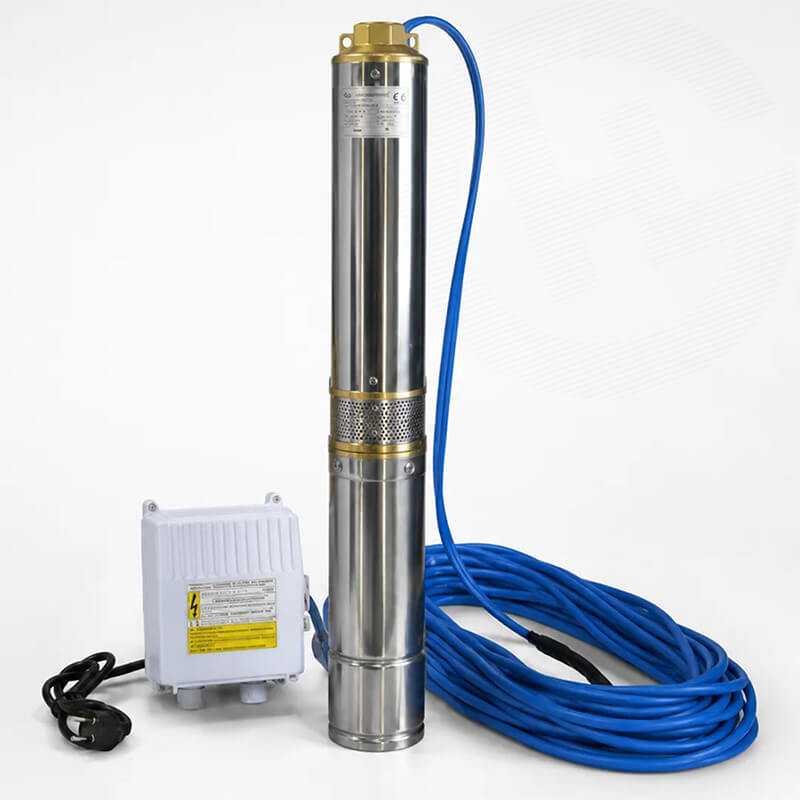

Ponorné čerpadlo AQUANAUT 96 C/7 230 V, 0,25 kW

Podrobný popis

AQUANAUT 96 C/7 – 4″ ponorné čerpadlo do vrtu

AQUANAUT 96 C/7 je viacstupňové 4″ ponorné odstredivé čerpadlo určené na čerpanie pitnej a úžitkovej vody z vrtov, studní a ďalších vodných zdrojov. Jednofázové vyhotovenie 1 × 230 V má výkon motora 0,25 kW a dodáva sa s 20 m elektrickým káblom.

Hydraulika série 96 používa plávajúce obežné kolesá s možnosťou axiálneho pohybu. Takéto konštrukčné riešenie pomáha obmedziť riziko zadretia hydrauliky a je vhodné pre dlhodobú prevádzku ponorného čerpadla.

• 4″ ponorné čerpadlo do vrtov a studní,
• napájanie 1 × 230 V,
• výkon motora 0,25 kW,
• 20 m elektrický kábel,
• plávajúce obežné kolesá,
• optimálny prietok približne 35 l/min,
• optimálny výtlak približne 39 m,
• hydraulické pripojenie G 5/4″,
• priemer čerpadla približne 98 mm.

Výtlak a prietok čerpadla 96 C/7

Výkon čerpadla sa mení podľa aktuálneho prietoku. Čím vyšší prietok systém požaduje, tým nižší dostupný výtlak čerpadlo dosahuje.

Pre model AQUANAUT 96 C/7 je optimálny pracovný bod približne:

• prietok 35 l/min,
• výtlak približne 39 m,
• čo zodpovedá približne 3,9 bar statického tlaku bez započítania tlakových strát a výškového rozdielu.

Orientačné hodnoty výkonovej krivky

Pri návrhu systému je potrebné od výtlaku čerpadla odpočítať výškový rozdiel medzi hladinou vody a odberným miestom, tlakové straty potrubia, filtre, ventily a ďalšie armatúry.

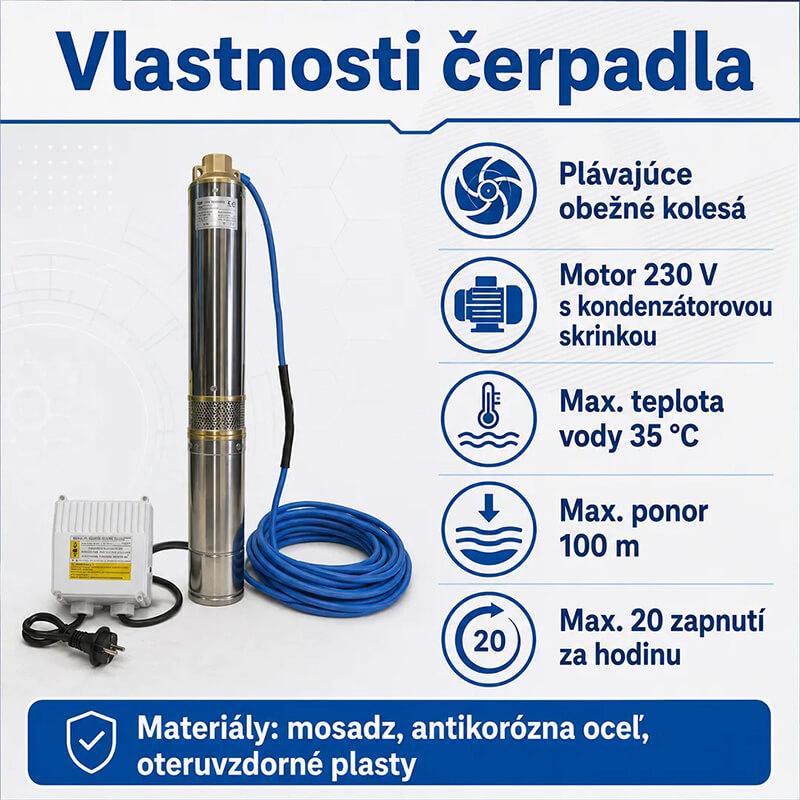

Plávajúce obežné kolesá

Hydraulická časť modelu 96 C/7 používa obežné kolesá z oteruvzdorného plastu, ktoré sú na hriadeli uložené s možnosťou axiálneho pohybu.

Toto riešenie pomáha znižovať riziko zadretia hydrauliky a zároveň umožňuje spoľahlivú prevádzku pri správne vybudovanom a udržiavanom vodnom zdroji.

• plávajúce obežné kolesá,
• axiálny pohyb obežných kolies,
• oteruvzdorné materiály hydrauliky,
• viacstupňová odstredivá konštrukcia,
• vodou mazané klzné časti hydrauliky.

Materiálové vyhotovenie

Čerpadlo kombinuje nehrdzavejúcu oceľ, mosadz a technické plasty podľa funkcie jednotlivých komponentov.

• mosadz – sacie a výtlačné teleso čerpadla,
• nehrdzavejúca oceľ – plášť čerpadla, spojka hriadeľa, kryt kábla, sacie sito, skrutky a podložky,
• oteruvzdorný plast – obežné kolesá, difúzory a ďalšie časti hydrauliky.

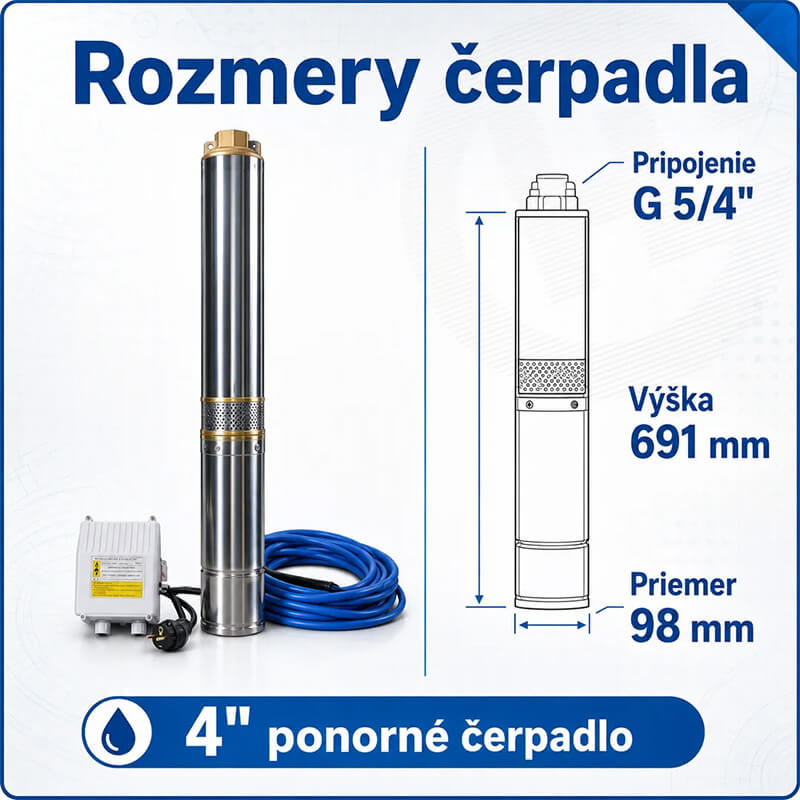

Rozmery čerpadla

• priemer čerpadla približne 98 mm,
• celková dĺžka približne 691 mm,
• hmotnosť približne 8,8 kg,
• výtlačné pripojenie G 5/4″.

Čerpadlo je vhodné do vrtov s dostatočným vnútorným priemerom. Pri 4″ čerpadle musí byť ponechaná dostatočná vôľa medzi plášťom čerpadla a stenou vrtu na bezpečné spustenie a prúdenie chladiacej vody okolo motora.

Odporúčané potrubie DN32

Pre model 96 C/7 je vhodné výtlačné potrubie DN32. Pri optimálnom prietoku približne 35 l/min poskytuje DN32 dostatočný prierez a pomáha obmedziť tlakové straty.

Výrobca v návode pre ponorné čerpadlá všeobecne odporúča:

• DN32 približne do prietoku 80 l/min,
• DN40 približne do prietoku 125 l/min.

Príliš malé potrubie môže spôsobiť vyššie tlakové straty, nižší tlak na odbernom mieste a nevhodný pracovný bod čerpadla.

Správna montáž do vrtu

Pri montáži ponorného čerpadla je veľmi dôležitá jeho správna poloha vo vrte. Výrobca odporúča umiestniť spodnú časť čerpadla minimálne 1 meter nad dno vrtu.

• čerpadlo osadiť minimálne 1 m nad dnom,
• ideálne umiestniť nad perforáciami vrtu,
• bezprostredne za výtlak čerpadla namontovať pružinový spätný ventil,
• čerpadlo zabezpečiť samostatným lankom,
• elektrický kábel pravidelne upevniť k výtlačnému potrubiu,
• kábel nesmie niesť hmotnosť čerpadla.

Pri 4″ čerpadle vo vrte s priemerom približne 200 mm alebo väčším výrobca požaduje použitie chladiaceho plášťa, aby bol zabezpečený dostatočný tok vody okolo motora.

Prevádzka s frekvenčným meničom

AQUANAUT 96 C/7 môže byť súčasťou automatického systému s frekvenčným meničom. Takéto riešenie umožňuje regulovať výkon čerpadla podľa aktuálneho odberu vody a pri vhodne zvolenom meniči udržiavať konštantný tlak.

Typická zostava môže obsahovať:

• ponorné čerpadlo AQUANAUT 96 C/7,
• kondenzátorovú skrinku podľa prevedenia motora,
• frekvenčný menič vhodný pre jednofázový motor 230 V,
• tlakový senzor podľa typu meniča,
• malú tlakovú nádobu,
• manometer,
• spätný ventil,
• filter,
• uzatváracie ventily.

Frekvenčný menič musí byť elektricky kompatibilný s motorom čerpadla. Pri výbere treba porovnať najmä napätie, výkon a menovitý prúd motora.

Ochrana proti chodu nasucho

Samotná štandardná kondenzátorová skrinka chráni motor proti určitým elektrickým poruchám a zablokovaniu, ale podľa výrobcu nechráni čerpadlo proti chodu nasucho ani proti príliš častým štartom.

Výrobca preto odporúča doplniť vhodný spôsob riadenia a ochrany podľa použitia:

• prietokovú jednotku,
• frekvenčný menič,
• ovládací panel s ochranou proti chodu nasucho,
• hladinové elektródy alebo ďalšie vhodné ochranné prvky.

Maximálny počet štartov motora je podľa návodu 20 za hodinu. Častejšie spínanie môže viesť k prehrievaniu a poškodeniu motora.

Kvalita čerpanej vody

Čerpadlo je určené na čerpanie pitnej alebo úžitkovej vody. Výrobca uvádza maximálnu veľkosť pevných nečistôt približne 0,2 mm a rozsah pH vody približne 6,5 až 8,5.

Pre hydrauliku série 96 uvádza všeobecný návod maximálny obsah mechanických nečistôt 50 g/m³. Voda s vyšším obsahom piesku alebo abrazívnych častíc môže výrazne skrátiť životnosť hydrauliky. fileciteturn32file0

Vhodné použitie

• vŕtané studne,
• kopané studne pri správnej inštalácii a chladiacom plášti,
• zásobovanie rodinných domov vodou,
• automatické závlahové systémy,
• čerpanie úžitkovej vody,
• napúšťanie nádrží,
• domáce vodárne,
• systémy s frekvenčným meničom.

Technické parametre

Čo obsahuje balenie

• ponorné čerpadlo AQUANAUT 96 C/7,
• jednofázový motor 230 V,
• 20 m elektrický kábel,
• kondenzátorová skrinka podľa dodávaného prevedenia.

Často kladené otázky

Aký je optimálny prietok čerpadla 96 C/7?

Optimálny pracovný bod je približne 35 l/min pri výtlaku približne 39 m.

Aký maximálny prietok dokáže čerpadlo?

Výkonová krivka siaha približne do 60 l/min, pri tomto prietoku však výtlak klesá približne na 13 m. Pre dlhodobú prevádzku je vhodnejšie pracovať bližšie k optimálnemu bodu.

Aké potrubie odporúčate?

Pre tento model je vhodné plastové tlakové potrubie DN32, ktoré poskytuje dostatočný prierez pre optimálny prietok približne 35 l/min.

Má čerpadlo ochranu proti chodu nasucho?

Nie. Samotná štandardná kondenzátorová skrinka neposkytuje ochranu proti chodu nasucho. Tú je potrebné zabezpečiť vhodnou riadiacou jednotkou, frekvenčným meničom alebo samostatnou ochranou.

Môže čerpadlo pracovať s frekvenčným meničom?

Áno, pri použití elektricky kompatibilného frekvenčného meniča vhodného pre jednofázový motor čerpadla. Pred výberom je potrebné skontrolovať výkon, napätie a menovitý prúd motora.

Aký priemer má čerpadlo?

Priemer čerpadla je približne 98 mm.

Aký dlhý je elektrický kábel?

Táto produktová verzia sa dodáva s 20 m elektrickým káblom.

Ako ďaleko od dna vrtu má byť čerpadlo?

Výrobca odporúča umiestniť spodnú časť čerpadla minimálne 1 meter nad dnom vrtu a ideálne nad perforovanou časťou pažnice.
